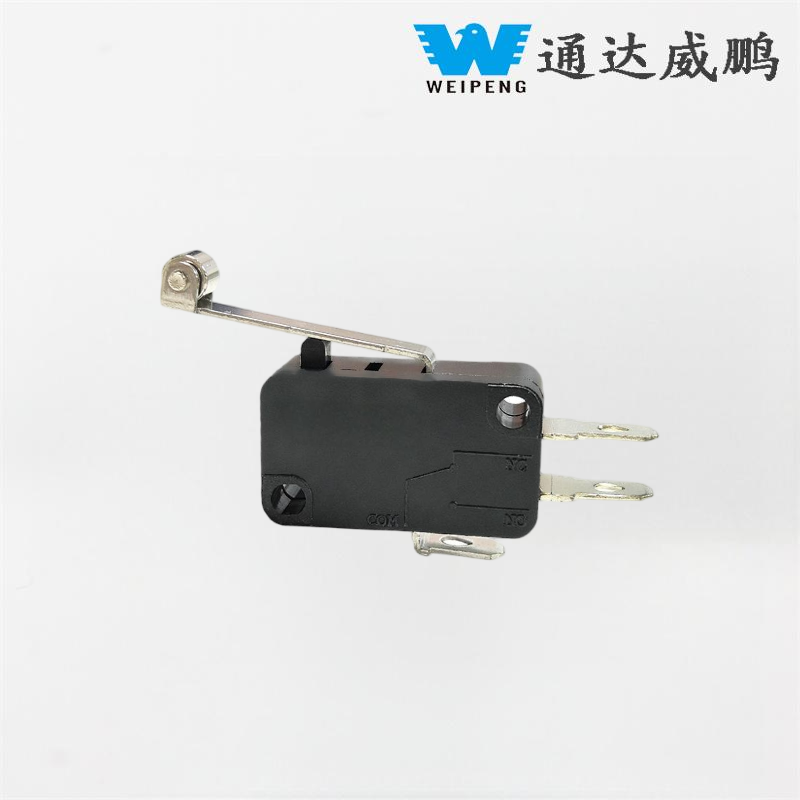

Prachotesný otočný vačkový spínač s valčekovou pákou

Ako referenčný model série mikrospínačov Yueqing Tongda Cable Power Plant sa HK-14 vyznačuje „vysokou citlivosťou, ultra dlhou životnosťou a prispôsobivosťou viacerých scenárov“ ako hlavné výhody. Integráciou 35-ročných odborných znalostí spoločnosti v oblasti výroby spínačov sa stal kľúčovým riadiacim komponentom v domácich spotrebičoch, automobilovej elektronike, priemyselnej automatizácii a ďalších oblastiach vďaka svojej minimálnej kontaktnej medzere a mechanizmu rýchleho pôsobenia. Jeho výkon a spoľahlivosť boli certifikované viacerými autoritatívnymi organizáciami po celom svete, čím si zabezpečili svoju hlavnú pozíciu na úzkom trhu.

Model:HK-14-10A-302

Odoslať dopyt

Popis produktu

WEIPENG® je popredný prachotesný rotačný vačkový spínač s valčekovými pákami výrobcov, dodávateľov a vývozcov.

Úvod do mikrospínača

HK-14 demonštruje silnú konkurencieschopnosť v technických špecifikáciách a je obzvlášť vhodný pre požiadavky na vysokofrekvenčné a vysoko presné riadenie. Kontakty sú vyrobené z vysoko vodivých zliatinových materiálov, s počiatočným kontaktným odporom ≤30 mΩ, schopné stabilne prenášať prúdy od 5A do 25A a kompatibilné s viacerými napäťovými scenármi vrátane AC 125V/250V a DC 12V/24V, ktoré spĺňajú rôzne energetické potreby od malých domácich spotrebičov až po priemyselné zariadenia.

Pokiaľ ide o spúšťací výkon, výrobok využíva zaskakovací mechanizmus s pracovným zdvihom iba 0,5-1,6 mm a ovládacou silou regulovanou medzi 0,25-4N. Ponúka rýchlu odozvu spustenia a jasnú spätnú väzbu, čím účinne predchádza problémom s „falošným spustením“ a „oneskorením spustenia“. Životnosť ďaleko presahuje priemyselné normy: mechanická životnosť presahuje 1 milión cyklov a elektrická životnosť viac ako 50 000 cyklov, čo umožňuje dlhodobú stabilnú prevádzku pri vysokofrekvenčných scenároch použitia, ako sú mikrovlnné rúry a automobilová elektronika.

Rovnako pôsobivá je aj prispôsobivosť k životnému prostrediu. Produkt môže pracovať v širokom rozsahu teplôt od -25 ℃ do 125 ℃, prejsť trojosovým vibračným testom pri 10-55 Hz s amplitúdou 1,5 mm, udržiavať izolačný odpor ≥ 100 MΩ (500 V jednosmerný prúd) a odolať napätiu 1 000 V striedavého prúdu medzi svorkami v priemyselnom prostredí pri vibráciách v dielni alebo pri rovnomerných vibráciách v automobile.

Parameter mikrospínača (špecifikácia)

Technické vlastnosti spínača:
ITEM	Technický parameter		Hodnota
1	Elektrické hodnotenie		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktný odpor		≤30mΩ Počiatočná hodnota
3	Izolačný odpor		≥100MΩ (500VDC)
4	Dielektrikum Napätie	Medzi nepripojené svorky	1000V/0,5mA/60S
		Medzi terminálmi a kovový rám	3000V/0,5mA/60S
5	Elektrická životnosť		≥50 000 cyklov
6	Mechanický život		≥1000000 cyklov
7	Prevádzková teplota		-25 ~ 125 ℃
8	Prevádzková frekvencia		elektrický : 15 cyklov Mechanické: 60 cyklov
9	Odolnosť proti vibráciám		Frekvencia vibrácií: 10~55HZ; Amplitúda: 1,5 mm; Tri smery: 1H
10	Schopnosť spájkovania: Viac ako 80 % ponorenej časti musia byť pokryté spájkou		Teplota spájkovania: 235 ± 5 ℃ Čas ponorenia: 2 ~ 3 S
11	Tepelná odolnosť spájky		Spájkovanie ponorom: 260±5℃ 5±1S Ručné spájkovanie: 300±5℃ 2~3S
12	Bezpečnostné schválenia		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Podmienky testu		Teplota okolia: 20±5 ℃ Relatívna vlhkosť: 65±5%RH Tlak vzduchu: 86 ~ 106 kPa

Funkcia a aplikácia mikrospínača

1.Sate, spoľahlivý základný spínač
2. Pekný vzhľad, tesné usporiadanie. Charakteristika: malý kontaktný odpor, rýchle pôsobenie, vysoká citlivosť a malá 3. prevádzková dráha.
4.Long lite, vysoká spoľahlivosť
5. Rôzne kontaktné terminály
6.A varnety teplotného stupňa
7. Rôzne páky
8.Prijmite plastickú hmotu alebo termoplast
9. Široko používané v domácich apliane elecroninc zariadeníautomatické strojové komunikačné equioncar elektrón, prístroje a 10.instument, elektrický pohybový nástroj atď.

Podrobnosti o mikro prepínači
