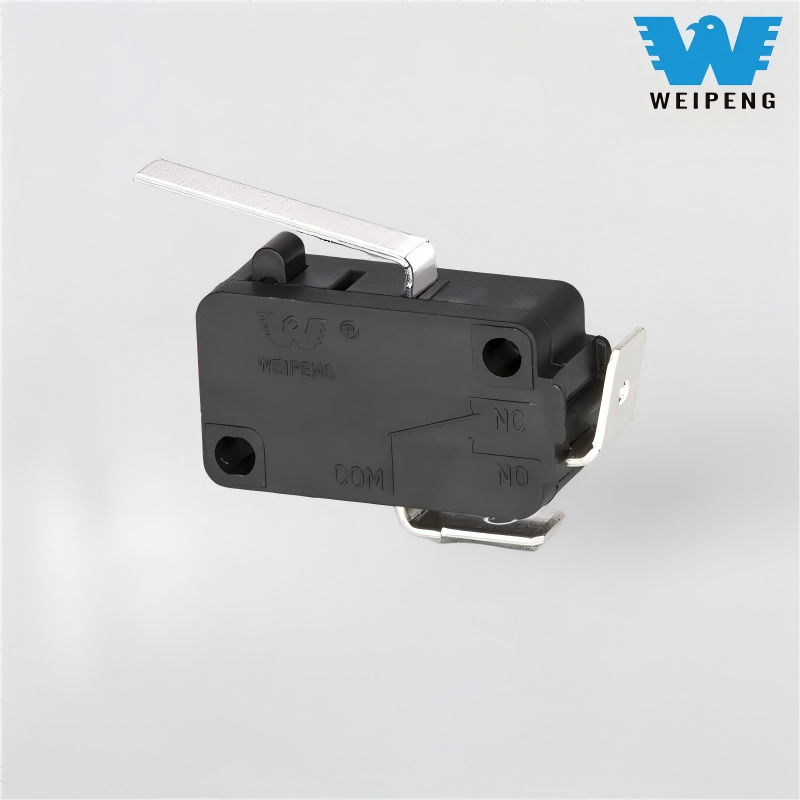

Veľký mikrospínač s vysokou citlivosťou s páčkou

Ako referenčný model série mikrospínačov Yueqing Tongda Wire Electric Factory má veľký mikrospínač s vysokou citlivosťou s páčkou „vysokú citlivosť, ultra dlhú životnosť a adaptabilitu na viacero scenárov“ ako hlavné výhody. Integráciou 35-ročných odborných znalostí spoločnosti v oblasti výroby spínačov sa stal kľúčovým riadiacim komponentom v domácich spotrebičoch, automobilovej elektronike, priemyselnej automatizácii a ďalších oblastiach vďaka svojej minimálnej kontaktnej medzere a mechanizmu rýchleho pôsobenia. Jeho výkon a spoľahlivosť boli certifikované viacerými autoritatívnymi organizáciami po celom svete, čím si zabezpečili svoju hlavnú pozíciu na úzkom trhu.

Model:HK-14-1X-16A-260

Odoslať dopyt

Popis produktu

WEIPENG® je lídromVeľký mikrospínač s vysokou citlivosťou s páčkou výrobcov, dodávateľov a vývozcov.

Úvod do mikrospínača

Séria HK-14 využíva dizajn jadra s „kontaktmi zo striebornej zliatiny s patentovaným mechanizmom rýchleho účinku“. Kontakty sú vyrobené z materiálu zliatiny striebra a oxidu cínu AgSnO₂ a prechádzajú procesom vákuového nanášania s kontaktným odporom ≤50 mΩ, ktorý zaisťuje stabilný prenos prúdu bez útlmu a účinne zabraňuje oneskoreniu signálu alebo zlému kontaktu spôsobenému oxidáciou kontaktov. Čas odozvy spúšte je ≤ 5 ms a odchýlka pracovného zdvihu je riadená v rozmedzí ± 0,05 mm, pričom citlivosť spúšte ďaleko presahuje priemyselné štandardy. Na splnenie rôznych požiadaviek na mechanickú spúšť ponúka séria komplexný rad kombinácií pák ovládačov, vrátane 8 typov pák: s krátkym ramenom, s dlhým ramenom, s valčekom (k dispozícii v nylone alebo z kovu), tlačidlom, vidlicou atď., ktoré presne zodpovedajú rôznym podmienkam, ako sú rotačné mechanizmy, lineárne pohybové zariadenia a ovládače stláčacieho typu.

Typické populárne modely a aplikačné scenáre:

HK-14-1X-16A-P-200: Normálne otvorená, 16A 250VAC, kovová tyč ovládača s valčekom – vhodná na riadenie limitu dráhy na výrobných linkách priemyselnej automatizácie, konštrukcia valčeka znižuje mechanické opotrebenie

HK-14-1-16AP-715: Normálne zatvorená, 16A 250VAC, krátka tyč s kĺbovým valčekom – vhodná na presné spustenie v lekárskych testovacích zariadeniach, normálne uzavretá konštrukcia zaisťuje bezpečnosť zariadenia pri vypnutom

HK-14-16AP-605: Prepínací typ, 16A 250VAC, dizajn so širokou škálou teplôt — vhodný pre spínače monitorovania teploty v nových batériových súpravách energetických vozidiel, široký teplotný rozsah -40°C~125°C, vhodný pre extrémne prostredia na palube

HK-14-1X-5A-320: Normálne otvorené, 5A 250VAC, gombíková ovládacia tyč – vhodná pre spínače dvierok mikrovlnnej rúry, citlivé stlačenie, bezpečnostná ochrana na vysokej úrovni

Aplikačné scenáre

Domáce spotrebiče: Ovládanie dvierok mikrovlnky, ovládanie programu práčky, nastavenie rýchlosti ventilátora klimatizácie, zabezpečenie bezpečnej prevádzky zariadenia

Priemyselná automatizácia: Polohovanie výrobnej linky, riadenie limitov robotov, riadenie štart-stop dopravníka, zlepšenie efektivity výroby o 35 %

Automobilová elektronika: zdvíhanie okien auta, nastavenie sedadla, snímanie kufra, vhodné pre drsné prostredie vo vozidle

Zdravotnícke pomôcky: Ovládanie chirurgických zariadení, spúšťanie signálov detekčných prístrojov, spĺňajúce bezpečnostné normy lekárskej úrovne

Vojenský priemysel: Ovládanie výzbroje zbraní, prepínanie komunikačných zariadení, prispôsobenie sa extrémnym pracovným podmienkam a vysokým požiadavkám na spoľahlivosť

Parameter mikrospínača (špecifikácia)

Technické vlastnosti spínača:
ITEM	Technický parameter		Hodnota
1	Elektrické hodnotenie		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktný odpor		≤30mΩ Počiatočná hodnota
3	Izolačný odpor		≥100MΩ (500VDC)
4	Dielektrikum Napätie	Medzi nepripojené svorky	1000V/0,5mA/60S
		Medzi terminálmi a kovový rám	3000V/0,5mA/60S
5	Elektrická životnosť		≥50 000 cyklov
6	Mechanický život		≥1000000 cyklov
7	Prevádzková teplota		-25 ~ 125 ℃
8	Prevádzková frekvencia		elektrický : 15 cyklov Mechanické: 60 cyklov
9	Odolnosť proti vibráciám		Frekvencia vibrácií: 10~55HZ; Amplitúda: 1,5 mm; Tri smery: 1H
10	Schopnosť spájkovania: Viac ako 80 % ponorenej časti musia byť pokryté spájkou		Teplota spájkovania: 235 ± 5 ℃ Čas ponorenia: 2 ~ 3 S
11	Tepelná odolnosť spájky		Spájkovanie ponorom: 260±5℃ 5±1S Ručné spájkovanie: 300±5℃ 2~3S
12	Bezpečnostné schválenia		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Podmienky testu		Teplota okolia: 20±5 ℃ Relatívna vlhkosť: 65±5%RH Tlak vzduchu: 86 ~ 106 kPa

Funkcia a aplikácia mikrospínača

1.Sate, spoľahlivý základný spínač
2. Pekný vzhľad, tesné usporiadanie. Charakteristika: malý kontaktný odpor, rýchle pôsobenie, vysoká citlivosť a malá 3. prevádzková dráha.
4.Long lite, vysoká spoľahlivosť
5. Rôzne kontaktné terminály
6.A varnety teplotného stupňa
7. Rôzne páky
8.Prijmite plastickú hmotu alebo termoplast
9. Široko používané v domácich apliane elecroninc zariadeníautomatické strojové komunikačné equioncar elektrón, prístroje a 10.instument, elektrický pohybový nástroj atď.

Podrobnosti o mikro prepínači
