Ochranný spínač rukoväte elektronických komponentov HK-14

Ako referenčný model série mikrospínačov Yueqing Tongda Wire Electric Factory má HK-14 Electronic Component Handle Protection Switch svoje hlavné výhody „vysokú citlivosť, ultra dlhú životnosť a adaptabilitu na viacero scenárov“. Integráciou 35-ročných odborných znalostí spoločnosti v oblasti výroby spínačov sa stal kľúčovým riadiacim komponentom v domácich spotrebičoch, automobilovej elektronike, priemyselnej automatizácii a ďalších oblastiach vďaka svojej minimálnej kontaktnej medzere a mechanizmu rýchleho pôsobenia. Jeho výkon a spoľahlivosť boli certifikované viacerými autoritatívnymi organizáciami po celom svete, čím si zabezpečili svoju hlavnú pozíciu na úzkom trhu.

Model:HK-14-10A-300

Odoslať dopyt

Popis produktu

WEIPENG® je lídromOchranný spínač rukoväte elektronických komponentov HK-14 výrobcov, dodávateľov a vývozcov. Na základe 94 patentovaných technológií môže spoločnosť okrem iného poskytnúť zákazníkom komplexné prispôsobené služby vrátane úpravy konštrukcie hnacej tyče, optimalizácie úrovní ochrany (upgradovateľné na IP67), prispôsobenia špeciálnych elektrických parametrov, prispôsobenia špeciálnym veľkostiam inštalácie a vývoja inteligentných monitorovacích modelov (s integrovanými funkciami spätnej väzby signálu). Výskumný a vývojový tím pozostáva z 20 vedúcich inžinierov a dokáže rýchlo reagovať na potreby prispôsobenia zákazníkov a ponúka komplexné služby od návrhových plánov a výroby prototypov až po sériovú výrobu.

Úvod do mikrospínača

Yueqing Tongda zaviedol komplexný systém riadenia kvality pokrývajúci celý proces od „surovín – výroby – hotových výrobkov“. Séria HK-14 prechádza 16 základnými testami od skladovania surovín až po expedíciu hotového produktu, vrátane testovania kontaktného odporu, testovania izolačného výkonu, testovania odolnosti voči napätiu, testovania cyklov pri vysokých a nízkych teplotách, testovania odolnosti lisovania, testovania soľným postrekom, testovania vibrácií a ďalších. Pre každú šaržu produktov sa náhodne vyberú 3 % na deštruktívne limitné testovanie, aby sa zabezpečila 100 % úspešnosť výroby. Spoločnosť je vybavená 20 plne automatizovanými presnými výrobnými linkami, ako aj medzinárodne vyspelým testovacím zariadením (ako je súradnicový merací stroj Zeiss z Nemecka a tester elektrického výkonu Fluke z USA), aby sa zabezpečila presnosť produktu a stabilita výkonu.

Typické populárne modely a aplikačné scenáre:

HK-14-1X-16A-P-200: Normálne otvorená, 16A 250VAC, kovová tyč ovládača s valčekom – vhodná na riadenie limitu dráhy na výrobných linkách priemyselnej automatizácie, konštrukcia valčeka znižuje mechanické opotrebenie

HK-14-1-16AP-715: Normálne zatvorená, 16A 250VAC, krátka tyč s kĺbovým valčekom – vhodná na presné spustenie v lekárskych testovacích zariadeniach, normálne uzavretá konštrukcia zaisťuje bezpečnosť zariadenia pri vypnutom

HK-14-16AP-605: Prepínací typ, 16A 250VAC, dizajn so širokou škálou teplôt — vhodný pre spínače monitorovania teploty v nových batériových súpravách energetických vozidiel, široký teplotný rozsah -40°C~125°C, vhodný pre extrémne prostredia na palube

HK-14-1X-5A-320: Normálne otvorené, 5A 250VAC, gombíková ovládacia tyč – vhodná pre spínače dvierok mikrovlnnej rúry, citlivé stlačenie, bezpečnostná ochrana na vysokej úrovni

Aplikačné scenáre

Domáce spotrebiče: Ovládanie dvierok mikrovlnky, ovládanie programu práčky, nastavenie rýchlosti ventilátora klimatizácie, zabezpečenie bezpečnej prevádzky zariadenia

Priemyselná automatizácia: Polohovanie výrobnej linky, riadenie limitov robotov, riadenie štart-stop dopravníka, zlepšenie efektivity výroby o 35 %

Automobilová elektronika: zdvíhanie okien auta, nastavenie sedadla, snímanie kufra, vhodné pre drsné prostredie vo vozidle

Zdravotnícke pomôcky: Ovládanie chirurgických zariadení, spúšťanie signálov detekčných prístrojov, spĺňajúce bezpečnostné normy lekárskej úrovne

Vojenský priemysel: Ovládanie výzbroje zbraní, prepínanie komunikačných zariadení, prispôsobenie sa extrémnym pracovným podmienkam a vysokým požiadavkám na spoľahlivosť

Parameter mikrospínača (špecifikácia)

Technické vlastnosti spínača:
ITEM	Technický parameter		Hodnota
1	Elektrické hodnotenie		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktný odpor		≤30mΩ Počiatočná hodnota
3	Izolačný odpor		≥100MΩ (500VDC)
4	Dielektrikum Napätie	Medzi nepripojené svorky	1000V/0,5mA/60S
		Medzi terminálmi a kovový rám	3000V/0,5mA/60S
5	Elektrická životnosť		≥50 000 cyklov
6	Mechanický život		≥1000000 cyklov
7	Prevádzková teplota		-25 ~ 125 ℃
8	Prevádzková frekvencia		elektrický : 15 cyklov Mechanické: 60 cyklov
9	Odolnosť proti vibráciám		Frekvencia vibrácií: 10~55HZ; Amplitúda: 1,5 mm; Tri smery: 1H
10	Schopnosť spájkovania: Viac ako 80 % ponorenej časti musia byť pokryté spájkou		Teplota spájkovania: 235 ± 5 ℃ Čas ponorenia: 2 ~ 3 S
11	Tepelná odolnosť spájky		Spájkovanie ponorom: 260±5℃ 5±1S Ručné spájkovanie: 300±5℃ 2~3S
12	Bezpečnostné schválenia		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Podmienky testu		Teplota okolia: 20±5 ℃ Relatívna vlhkosť: 65±5%RH Tlak vzduchu: 86 ~ 106 kPa

Funkcia a aplikácia mikrospínača

1.Sate, spoľahlivý základný spínač
2. Pekný vzhľad, tesné usporiadanie. Charakteristika: malý kontaktný odpor, rýchle pôsobenie, vysoká citlivosť a malá 3. prevádzková dráha.
4.Long lite, vysoká spoľahlivosť
5. Rôzne kontaktné terminály
6.A varnety teplotného stupňa
7. Rôzne páky
8.Prijmite plastickú hmotu alebo termoplast
9. Široko používané v domácich apliane elecroninc zariadeníautomatické strojové komunikačné equioncar elektrón, prístroje a 10.instument, elektrický pohybový nástroj atď.

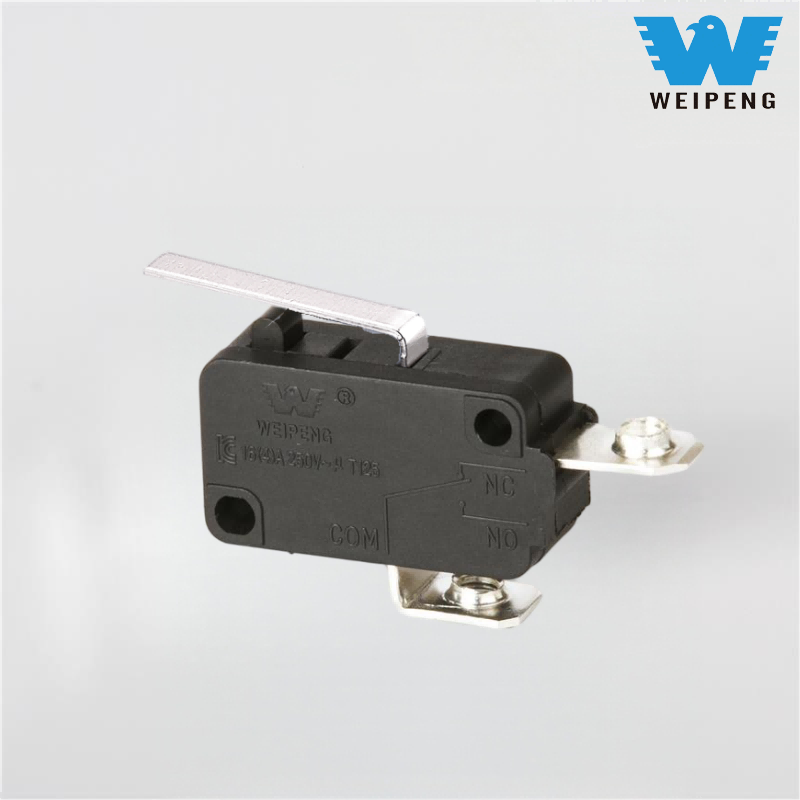

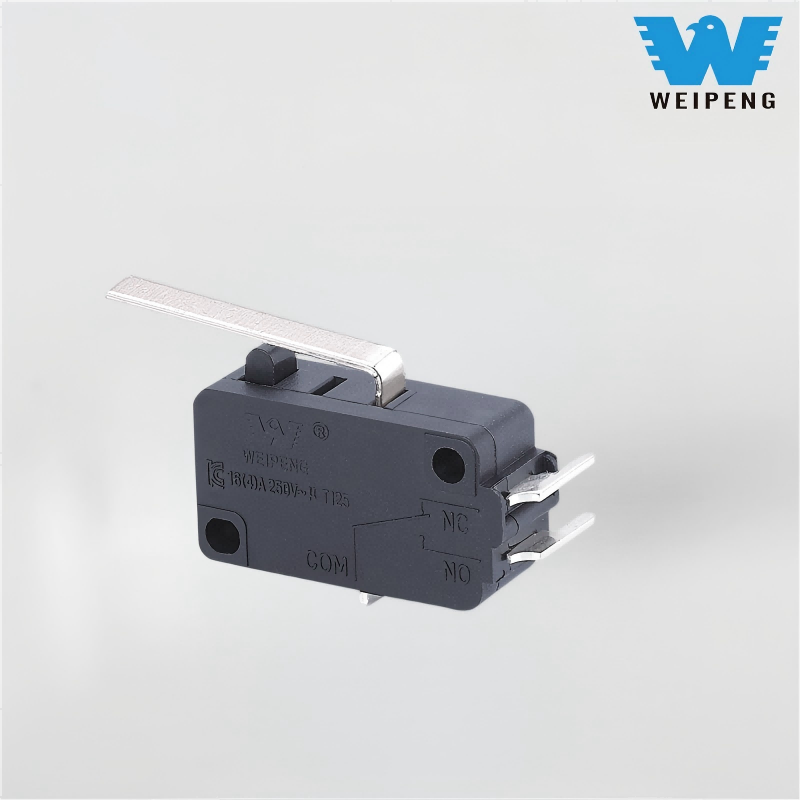

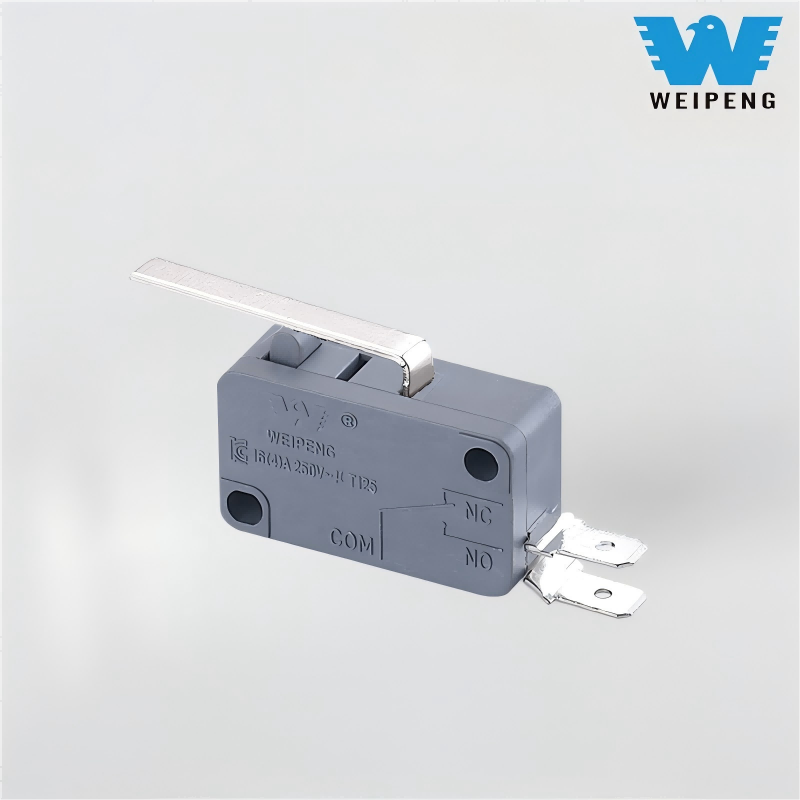

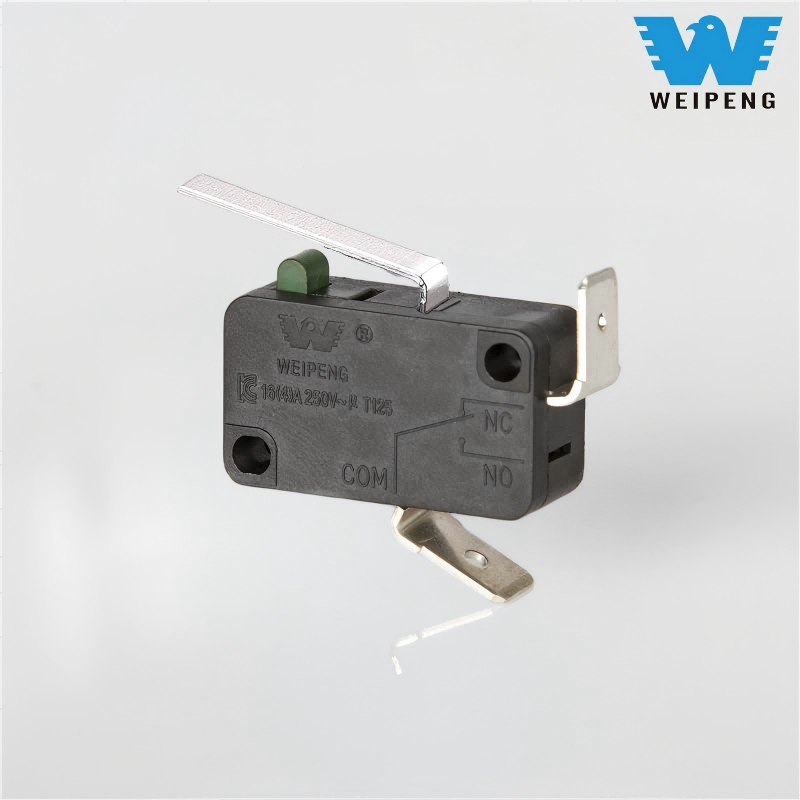

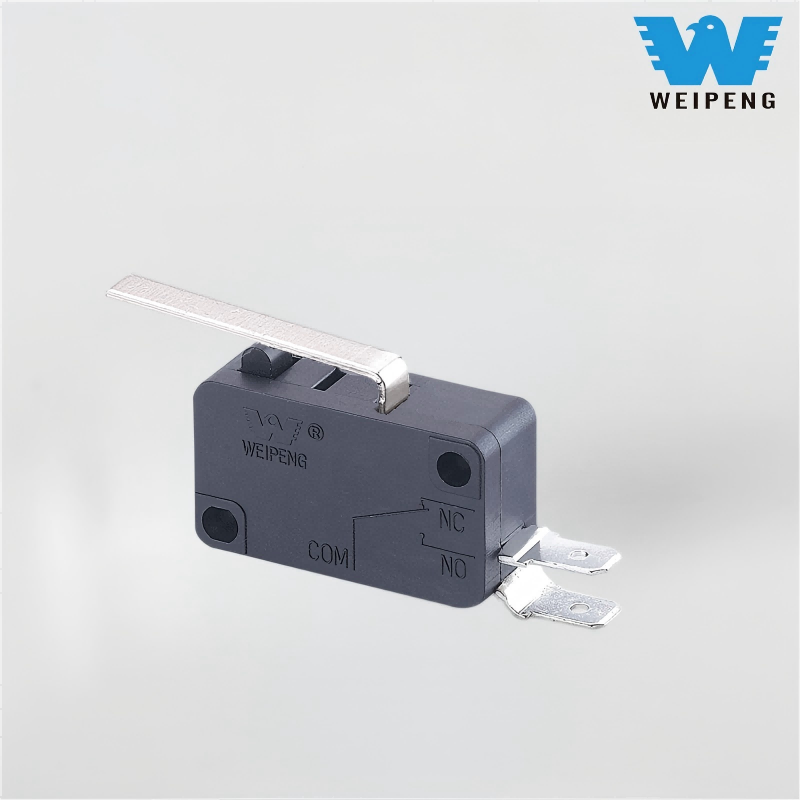

Podrobnosti o mikro prepínači
