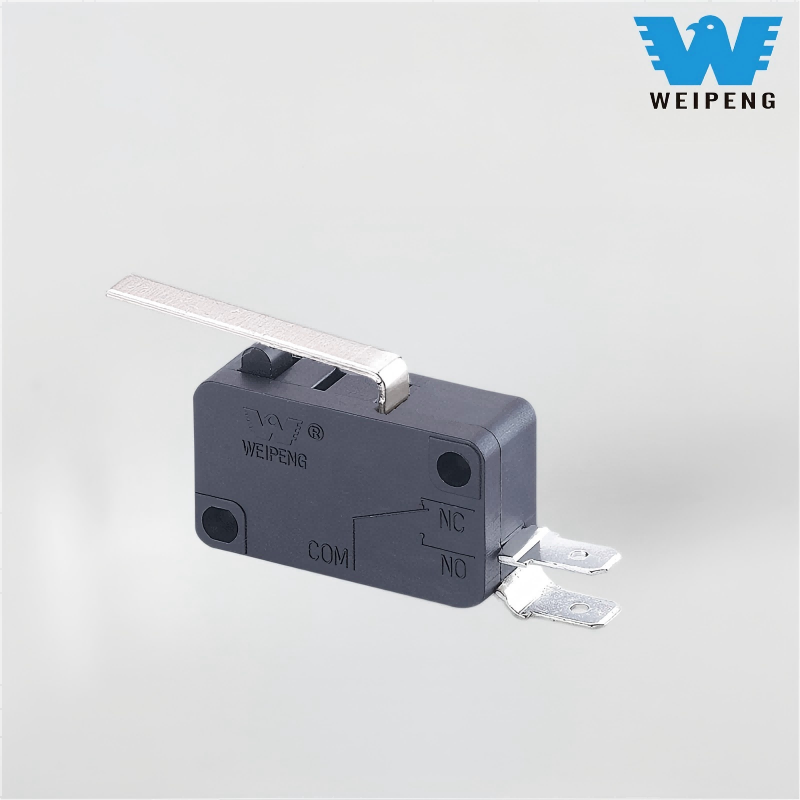

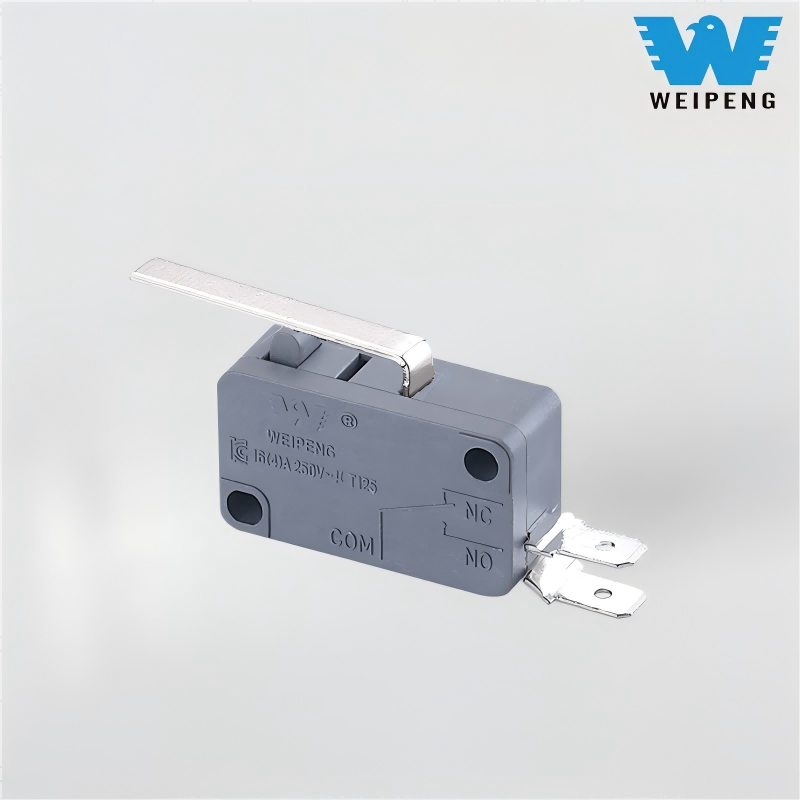

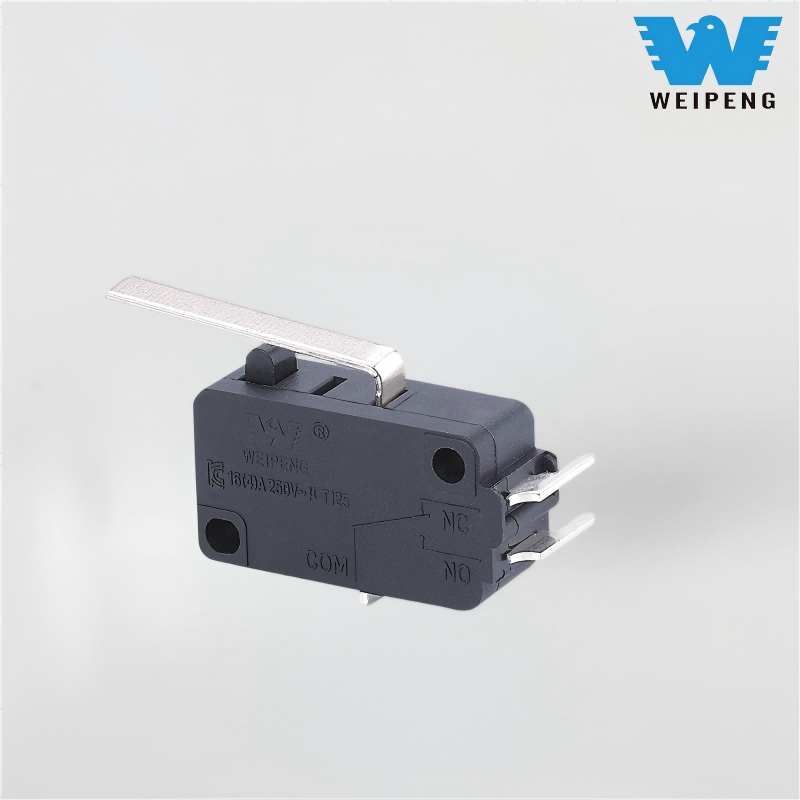

HK-14 bočný dvojnohý mikrospínač s priamou páčkou

Ako referenčný model série mikrospínačov Yueqing Tongda Wire Electric Factory má bočný dvojnohý mikrospínač HK-14 s priamou páčkou „vysokú citlivosť, ultra dlhú životnosť a adaptabilitu na viacero scenárov“ ako svoje hlavné výhody. Integráciou 35-ročných odborných znalostí spoločnosti v oblasti výroby spínačov sa stal kľúčovým riadiacim komponentom v domácich spotrebičoch, automobilovej elektronike, priemyselnej automatizácii a ďalších oblastiach vďaka svojej minimálnej kontaktnej medzere a mechanizmu rýchleho pôsobenia. Jeho výkon a spoľahlivosť boli certifikované viacerými autoritatívnymi organizáciami po celom svete, čím si zabezpečili svoju hlavnú pozíciu na úzkom trhu.

Model:HK-14-1X-16A-903

Odoslať dopyt

Popis produktu

WEIPENG® je lídromHK-14 bočný dvojnohý mikrospínač s priamou páčkou výrobcov, dodávateľov a vývozcov.

Úvod do mikrospínača

Séria produktov sa vyznačuje integrovanou obalovou štruktúrou s vysoko elastickými silikónovými tesniacimi krúžkami zabudovanými do švov škrupiny v kombinácii s procesom zaklapávacieho uzáveru, ktorý účinne odoláva drsným podmienkam prostredia, ako je prach, olej a ľahké postriekanie. Zabudovaný nadprúdový ochranný mechanizmus umožňuje rýchle odpojenie kontaktov, keď prúd prekročí 1,5-násobok menovitej hodnoty, čím bráni preťaženiu obvodu pred poškodením zariadenia. Typy svoriek sú dostupné v štyroch špecifikáciách: spájkované, s vložkou na jazýček (možnosti 2,8 mm/4,8 mm), so skrutkovým zámkom a rýchlospojkou, vhodné pre rôzne spôsoby inštalácie, ako je spájkovanie PCB a káblové spoje, s trvanlivosťou vloženia svoriek ≥50-krát a silnou stabilitou pripojenia. Produkt prešiel testovaním soľným postrekom (48 hodín) a testom starnutia vlhkým teplom (96 hodín) a môže zostať stabilný v špeciálnych prostrediach, ako sú pobrežné oblasti a podmienky vysokej teploty/vlhkosti.

Typické populárne modely a aplikačné scenáre:

HK-14-1X-16A-P-200: Normálne otvorená, 16A 250VAC, kovová tyč ovládača s valčekom – vhodná na riadenie limitu dráhy na výrobných linkách priemyselnej automatizácie, konštrukcia valčeka znižuje mechanické opotrebenie

HK-14-1-16AP-715: Normálne zatvorená, 16A 250VAC, krátka tyč s kĺbovým valčekom – vhodná na presné spustenie v lekárskych testovacích zariadeniach, normálne uzavretá konštrukcia zaisťuje bezpečnosť zariadenia pri vypnutom

HK-14-16AP-605: Prepínací typ, 16A 250VAC, dizajn so širokou škálou teplôt — vhodný pre spínače monitorovania teploty v nových batériových súpravách energetických vozidiel, široký teplotný rozsah -40°C~125°C, vhodný pre extrémne prostredia na palube

HK-14-1X-5A-320: Normálne otvorené, 5A 250VAC, gombíková ovládacia tyč – vhodná pre spínače dvierok mikrovlnnej rúry, citlivé stlačenie, bezpečnostná ochrana na vysokej úrovni

Aplikačné scenáre

Domáce spotrebiče: Ovládanie dvierok mikrovlnky, ovládanie programu práčky, nastavenie rýchlosti ventilátora klimatizácie, zabezpečenie bezpečnej prevádzky zariadenia

Priemyselná automatizácia: Polohovanie výrobnej linky, riadenie limitov robotov, riadenie štart-stop dopravníka, zlepšenie efektivity výroby o 35 %

Automobilová elektronika: zdvíhanie okien auta, nastavenie sedadla, snímanie kufra, vhodné pre drsné prostredie vo vozidle

Zdravotnícke pomôcky: Ovládanie chirurgických zariadení, spúšťanie signálov detekčných prístrojov, spĺňajúce bezpečnostné normy lekárskej úrovne

Vojenský priemysel: Ovládanie výzbroje zbraní, prepínanie komunikačných zariadení, prispôsobenie sa extrémnym pracovným podmienkam a vysokým požiadavkám na spoľahlivosť

Parameter mikrospínača (špecifikácia)

Technické vlastnosti spínača:
ITEM	Technický parameter		Hodnota
1	Elektrické hodnotenie		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktný odpor		≤30mΩ Počiatočná hodnota
3	Izolačný odpor		≥100MΩ (500VDC)
4	Dielektrikum Napätie	Medzi nepripojené svorky	1000V/0,5mA/60S
		Medzi terminálmi a kovový rám	3000V/0,5mA/60S
5	Elektrická životnosť		≥50 000 cyklov
6	Mechanický život		≥1000000 cyklov
7	Prevádzková teplota		-25 ~ 125 ℃
8	Prevádzková frekvencia		elektrický : 15 cyklov Mechanické: 60 cyklov
9	Odolnosť proti vibráciám		Frekvencia vibrácií: 10~55HZ; Amplitúda: 1,5 mm; Tri smery: 1H
10	Schopnosť spájkovania: Viac ako 80 % ponorenej časti musia byť pokryté spájkou		Teplota spájkovania: 235 ± 5 ℃ Čas ponorenia: 2 ~ 3 S
11	Tepelná odolnosť spájky		Spájkovanie ponorom: 260±5℃ 5±1S Ručné spájkovanie: 300±5℃ 2~3S
12	Bezpečnostné schválenia		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Podmienky testu		Teplota okolia: 20±5 ℃ Relatívna vlhkosť: 65±5%RH Tlak vzduchu: 86 ~ 106 kPa

Funkcia a aplikácia mikrospínača

1.Sate, spoľahlivý základný spínač
2. Pekný vzhľad, tesné usporiadanie. Charakteristika: malý kontaktný odpor, rýchle pôsobenie, vysoká citlivosť a malá 3. prevádzková dráha.
4.Long lite, vysoká spoľahlivosť
5. Rôzne kontaktné terminály
6.A varnety teplotného stupňa
7. Rôzne páky
8.Prijmite plastickú hmotu alebo termoplast
9. Široko používané v domácich apliane elecroninc zariadeníautomatické strojové komunikačné equioncar elektrón, prístroje a 10.instument, elektrický pohybový nástroj atď.

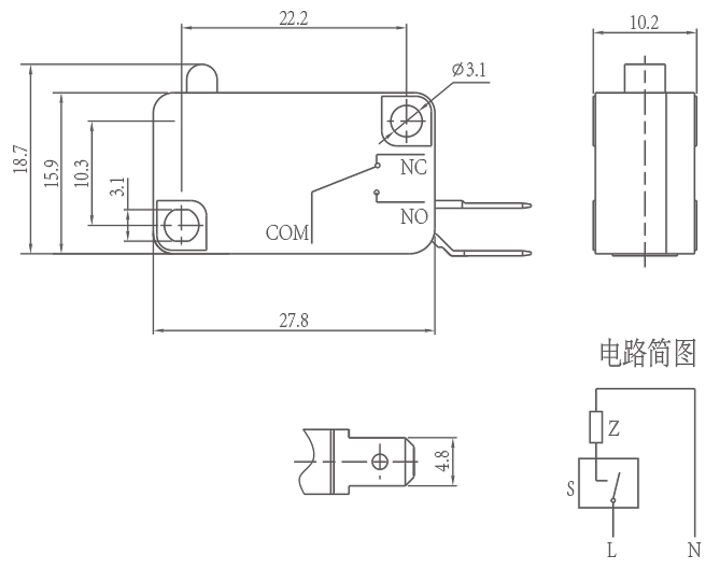

Podrobnosti o mikro prepínači
