Mikrospínač s dlhým ramenom je extrémne kompaktný zaskakovací spínač s predĺženým pákovým ovládačom. Dlhé rameno spínača ponúka väčšiu flexibilitu ako bežný piestový mikrospínač pri detekcii pohybu, polohy alebo mechanického kontaktu. Mikrospínače s dlhým ramenom sa často používajú v rôznych aplikáciách, ako sú spotrebiče, priemyselné zariadenia, automatizačné systémy, predajné automaty, bezpečnostné zariadenia, kancelárske vybavenie a mnoho ďalších elektromechanických produktov. Dlhé rameno umožňuje väčšiu vzdialenosť medzi pohybom ovládača a spínača, čím sa znižuje množstvo sily potrebnej na aktiváciu spínača. V dôsledku týchto vlastností sú často používané na celom elektromechanickom trhu.

Rozhodovanie o tom, ktorý Micro Switch s dlhým ramenom kúpiť pre kupujúcich, inžinierov a tímy zdrojov, nie je založené výlučne na veľkosti. Elektrický výkon, štýl ovládača, ovládacia sila, štýl svoriek, životnosť, požiadavky na inštalačný priestor a prostredie, v ktorom sa bude spínač používať, to všetko môže ovplyvniť, ako dobre spínač funguje a ako dlho vydrží. Tento článok vysvetľuje, ako funguje Micro Switch s dlhým ramenom, kde je možné prepínač použiť a rôzne veci, ktoré treba hľadať pred zakúpením Micro Switch s dlhým ramenom.

čo jeMikrospínač s dlhým ramenom?

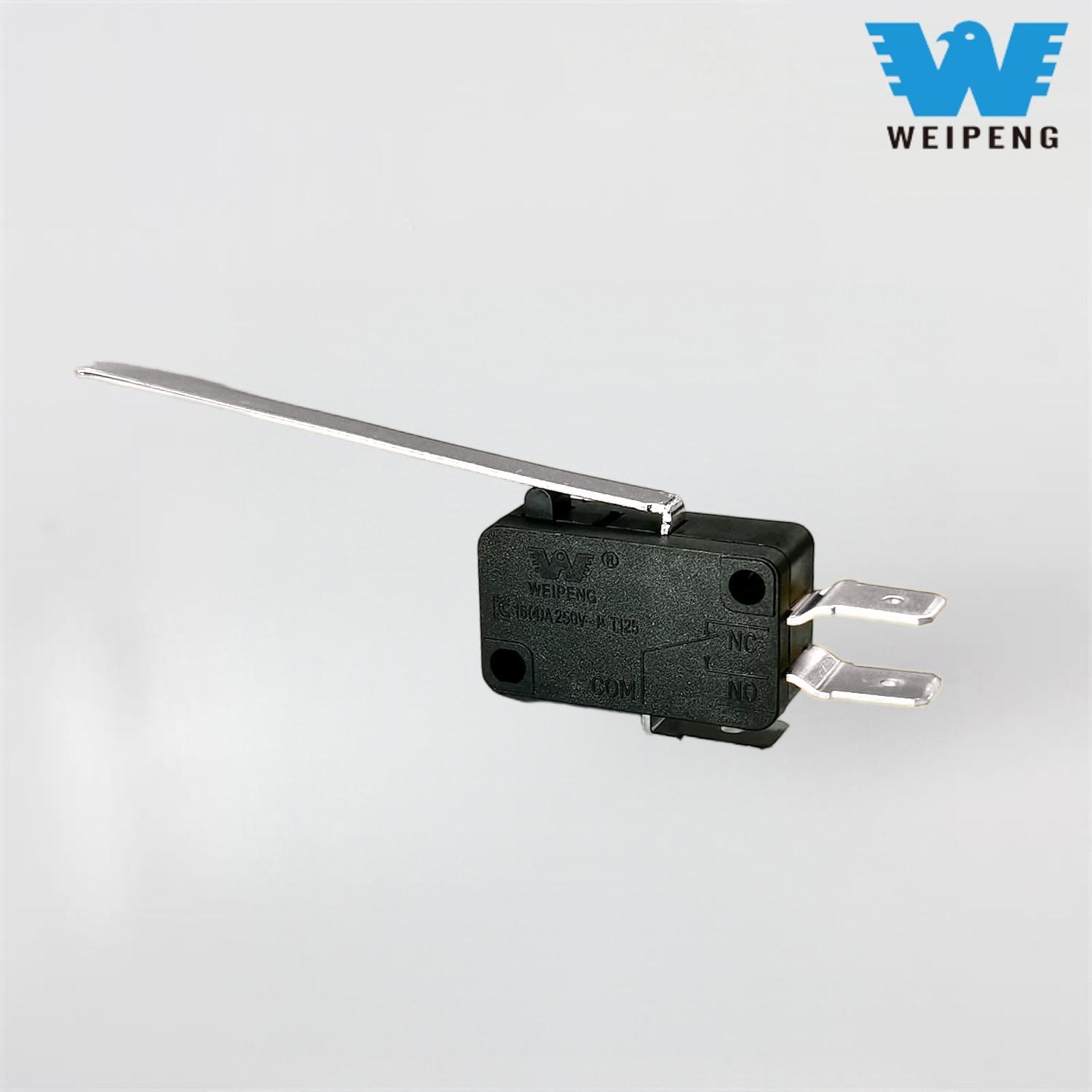

Mikrospínač s dlhým ramenom je príkladom mikrospínača, ktorý má rameno páky pripevnené k ovládaču. Páka ovládača je stlačená alebo posunutá iným predmetom a spôsobí, že vnútorný pružinový mechanizmus rýchlo zmení stav elektrického kontaktu spínača. Vďaka tejto zacvakávacej funkcii môže byť mikrospínač s dlhým ramenom mimoriadne spoľahlivý bez ohľadu na to, či sa predmet, ktorý stláča spínač, pohybuje pomaly, ľahko alebo nestabilne.

Dlhé rameno poskytuje väčšiu vzdialenosť medzi ovládacím prvkom a ovládacím bodom spínača ako štandardný mikrospínač. Navyše dlhšie rameno páky uľahčuje ovládanie spínača v porovnaní so štandardným mikrospínačom. V špecifikáciách produktu môžete nájsť výrazy pre podobné typy produktov, ako je pákové rameno mikrospínača, mikrospínač s dlhou pákou, západkový spínač s pákou, koncový mikrospínač a miniatúrny pákový spínač. Tieto sa vo všeobecnosti vzťahujú na produkty s podobnou funkciou; rozmery, konfigurácie ovládačov a elektrické menovité hodnoty sa však môžu líšiť model od modelu.

Funkčnosť mikrospínača s dlhým ramenom

V kryte mikrospínača sú pevné a pohyblivé kontakty spojené s pružinovým mechanizmom. Vo svojej normálnej polohe môže byť obvod buď uzavretý alebo otvorený v závislosti od toho, ako bol zapojený cez normálne otvorenú alebo normálne uzavretú svorku. Aplikačná sila cez rameno páky sa prenáša na aktivačný prvok vo vnútri mikrospínača. Keď aplikujúca sila dosiahne pracovný bod, zaskakovací mechanizmus zmení kontaktný stav takmer okamžite predtým, ako sa vráti do pôvodnej polohy po odstránení aplikujúcej sily.

Tento rýchly prechod znižuje oblúkový oblúk, zvyšuje presnosť produkovaných signálov a zlepšuje mechanickú životnosť kontaktov. Z týchto dôvodov sa mikrospínače bežne používajú v aplikáciách, kde bude dochádzať k častému prepínaniu cyklov, presnej detekcii, kompaktným inštaláciám a konzistentnému elektrickému výstupu.

KdeMikrospínače s dlhým ramenomsa bežne používajú

Mikrospínač s dlhým ramenom je široko používaný v mnohých odvetviach vďaka svojej kompaktnej veľkosti, presnosti a veľmi jednoduchej mechanickej integrácii. V domácnostiach sa používajú v spotrebičoch, ako sú mikrovlnné rúry, práčky, umývačky riadu, kávovary, chladničky a klimatizačné jednotky na detekciu otvorených alebo zatvorených podmienok blokovania dverí, polohy veka a hladiny vody pre prevádzkové funkcie a bezpečnostné ovládanie.

V priemyselnom a komerčnom použití sa mikrospínače s dlhým ramenom bežne používajú ako koncové spínače, zariadenia na snímanie polohy a bezpečnostné spínače. Vo veľkej miere sa používajú aj v predajných automatoch, arkádových automatoch, kancelárskych zariadeniach, elektrických zámkoch, zdravotníckych zariadeniach, 3D tlačiarňach, baliacich strojoch a automobilovom príslušenstve. Poskytujú ekonomický prostriedok na premenu mechanického pohybu na elektrický signál.

Typy pákových ramien a návrhov ovládačov

Pre mikrospínače s pákami s dlhými ramenami je k dispozícii niekoľko rôznych tvarov pákových ramien. Rovná dlhá páka je najbežnejším štýlom a používa sa na všeobecnú detekciu polohy a základný mechanický kontakt. Valčekové páky využívajú valčeky na konci svojich pák, vďaka čomu je posúvanie cez spínač menej zaťažujúce predmet a znižuje trenie. Simulované valčekové páky majú zakrivený koniec ramena namiesto tradičného rotujúceho valčeka, a preto ponúkajú hladší kontakt s nižšími nákladmi.

Pri výbere mikrospínača s konkrétnym ramenom páčky dbajte na to, aby ste si overili smer pohybu páky, pretože úder do neho v nesprávnom uhle ho môže poškodiť a spôsobiť predčasné zlyhanie. Stabilitu a životnosť akéhokoľvek mikrospínača s dlhým ramenom možno výrazne zvýšiť zabezpečením správneho zarovnania, dĺžky páky a uvoľňovacieho priestoru.

Ako vybrať mikrospínač s dlhým ramenom

Najlepší spôsob, ako vybrať spínač, je začať s pracovnými parametrami spínača. Musíte zvážiť, čo bude spínač detekovaný, ako často bude spínač aktivovaný, koľko prúdu bude prechádzať spínačom a akým podmienkam bude spínač vystavený. Ak spínate signály pri nízkom napätí, potom spoľahlivosť kontaktov a stabilná prevádzka môžu byť kritickejšie ako spínanie veľkého množstva prúdu. Ak spínate motory alebo napájanie, musíte klásť väčší dôraz na elektrické parametre a materiály kontaktov.

Je dôležité zmerať vzdialenosť montážnych otvorov, veľkosť tela, polohu páky a orientáciu svoriek. Montáž býva ovplyvnená aj malou rozmerovou zmenou. Pri výmene zariadenia za existujúci model odošlite svojmu predajcovi informácie o inštalácii, ako sú obrázky, výkresy, menovité napätie/prúd, informácie o svorkách a čísla dielov. Pri vývoji nového produktu otestujte vzorky v skutočných prevádzkových podmienkach pred hromadnou výrobou, aby ste vedeli, či sú splnené prevádzkové sily, spoľahlivosť kontaktov a tolerancie inštalácie.

Mikrospínač s dlhým ramenomOdporúčania na nákup

Pri nákupe Micro Switch s dlhým ramenom pre potreby výroby alebo údržby OEM je nákup od niekoho, kto môže zabezpečiť kontinuitu, rovnako dôležitý ako cena. Ak si zakúpite lacný prepínač, ktorý vám poskytuje rôzne stupne sily zatlačenia alebo zlyhá veľmi skoro po jeho zakúpení, vzniknú vám značné náklady na vrátenie produktu, prestoje alebo reklamácie produktu. Hľadajte dodávateľov, ktorí môžu poskytnúť technickú pomoc, sú schopní konzistentnej výroby a ponúkajú jasnú dokumentáciu a certifikáciu prepínača.

Aj keď sa páka mikrospínača nemusí zdať veľmi dôležitá, je rozhodujúca pre bezpečnosť, ovládanie a používateľskú skúsenosť. Na základe znalosti štýlu ovládača, elektrického menovitého výkonu, podmienok inštalácie a kvality mikrospínačov s dlhým ramenom si každý, kto si kúpi páku mikrospínača pre spotrebič, kompaktný koncový spínač alebo odolný spínač detekcie pre OEM projekty, môže vybrať spínač, ktorý poskytuje spoľahlivú službu počas životnosti aplikácie s minimálnymi problémami a prestojmi.
