Mikrospínač NC: Definitívny manuál pre poznanie, výber a obsluhu mikrospínačov NC

Ľudia, ktorí sa zaoberajú elektronikou, priemyselnou automatizáciou a komunitou pre domácich majstrov, poznajú mikrospínače; menej známych šampiónov riadiacich obvodov. Jedným typom mikrospínača je mikrospínač NC (normálne uzavretý mikrospínač), ktorý je mimoriadne dôležitý. Ak máte na mysli, ako identifikovať NC spínač, jeho použitie alebo nájsť ten správny NC pre váš projekt, táto príručka obsahuje všetky odpovede na mikrospínače NC, ich rozdiel od mikrospínačov NO a ich aplikácie.

Čo je toMikrospínač NC?

NC mikrospínač alebo normálne zatvorený mikrospínač je elektrický spínač, ktorý zostáva v zatvorenej polohe a necháva prúdiť elektrinu, kým sa nespustí. Potom sa spínač otvorí a zastaví tok prúdu v obvode. Toto je v rozpore s mikrospínačom NO (normálne otvorený), ktorý je pred spustením otvorený a potom sa zatvára. Pre mikrospínače sa používajú aj iné výrazy a jedným z nich sú zaskakovacie spínače kvôli ich rýchlym spínacím pohybom.

V pracovnom režime, keď pohon nie je v činnosti, sú kontakty v kontakte a preteká ním prúd. Po aktivácii ovládača sa kontakty otvoria, čím sa preruší tok prúdu. Tieto typy NC mikrospínačov sa stávajú nevyhnutnými v obvodoch na zabezpečenie núdzového zastavenia, bezpečnostných úloh a tých, ktoré vyžadujú spätnú väzbu.

Ako funguje mikrospínač NC?

Mikrospínače sú poháňané systémom, ktorý im umožňuje vytvárať rýchly a jednoznačný ovládací pohyb. Vo vnútri spínača je mechanizmus pružinového tlačidla. Zatlačením ovládača nadol dôjde k „zacvaknutiu“ a k zmene polohy kontaktov.

Pre mikrospínač NC:

• Keď sa pohon nepohybuje, svorka COM je prepojená so svorkou NC.
• Stlačením ovládača sa preruší spojenie COM-NC, čím sa otvorí okruh.

Tento princíp má nespočetné množstvo aplikácií; tieto zahŕňajú všetko od bezpečnostných blokovaní v zariadeniach a ovládačoch pre priemyselné stroje až po dvere výťahov a predajné automaty.

Ako zistiť, či je prepínač NC alebo NIE?

Vedieť, či je mikrospínač NC alebo NO, je dôležitým aspektom vývoja a údržby obvodu. Tu je niekoľko metód na identifikáciu typu:

Vizuálna kontrola:"NC" (normálne zatvorené) a "NO" (normálne otvorené) sú štítky, ktoré sa zvyčajne nachádzajú na mnohých mikrospínačoch. Nezabudnite skontrolovať kryt spínača, či nie je označený.

Testovanie pomocou multimetra:Nastavte multimeter do režimu kontinuity (alebo ohmov). Vložte jeden zvod do bodu COM a druhý zvod do predpokladaného bodu NC. Multimeter by mal indikovať kontinuitu bez stlačenia ovládača. Pri stlačení ovládača by sa mala prerušiť kontinuita.

Technický list výrobcu:Keď sa zobrazí technický list, terminály odhalia, či sú NC, NO a COM a tiež niektoré ďalšie špecifikácie.

Vykonaním týchto krokov zaistíte presnú identifikáciu a pripojenie správneho spínača pre váš okruh.

Bežné aplikácie NC mikrospínačov

NC mikrospínač je prítomný v nekonečnom množstve aplikácií, kde je prvoradá bezpečnosť a okamžitá akcia.

1. Bezpečnostné mechanizmy:NC mikrospínače sa používajú ako bezpečnostné prvky v priemyselných strojoch a domácich spotrebičoch. Napríklad spínač NC vypne okruh pri otvorení dverí alebo krytu a stroj prestane fungovať, čím sa zabráni nehodám.

2. Systémy núdzového zastavenia:Tlačidlá núdzového zastavenia zvyčajne fungujú s mikrospínačmi NC. Po stlačení tlačidla núdzového zastavenia sa otvorí okruh, čím sa zariadenie okamžite zastaví.

3. Bezpečnostné systémy:Mikrospínač NC je nástroj používaný v sabotážnych spínačoch navrhnutých pre poplachové systémy a aktivuje poplach pri vniknutí do dverí alebo okna.

4. Automobilové aplikácie:Vo vozidlách umožňujú mikrospínače NC zopnutie brzdového pedálu, čo vedie k spusteniu brzdových svetiel alebo zastaveniu činnosti tempomatu.

5. Výťahy a kontrola prístupu:NC mikrospínače vo výťahových dverách sú zodpovedné za detekciu zatvorenia dverí. Pokiaľ nie sú dvere úplne zatvorené, výťah neprejde.

Tieto prípady ukazujú dôležitosť NC mikrospínačov pri dosahovaní prevádzkovej bezpečnosti a spoľahlivosti systému.

Porovnanie mikrospínačov NC a NO

Rozpoznanie rozdielu medzi mikrospínačmi NC a mikrospínačmi NO je rozhodujúce pre zabezpečenie vhodného návrhu obvodov a riešenia problémov.

NC (normálne zatvorené):Štandardne zostáva okruh zatvorený a otvára sa aktiváciou. Zvyčajne sa používa tam, kde prerušenie obvodu znamená zmenu stavu alebo poskytuje výstrahu, najmä v aplikáciách súvisiacich s bezpečnosťou.

NIE (normálne otvorené):Predvolený stav spínača je „vypnutý“ a musí byť aktivovaný, aby sa okruh uzavrel. Spínač je možné použiť na aktiváciu zariadení a alarmov, napríklad stlačením tlačidla na rozsvietenie lampy.

Rozhodnutie použiť NC alebo NO bude závisieť od aplikácie. NC je vhodnejšie na monitorovanie zvyčajných porúch, zatiaľ čo NO by sa malo zvoliť v prípadoch, keď je potrebné spustiť akciu, keď dôjde k zmene.

Ako si vybrať správny mikrospínač NC?

Keď sa stretnete s množstvom značiek a produktov, je potrebné mať na pamäti niekoľko vecí, aby ste si vybrali ten správny NC mikrospínač.

1. Elektrické hodnotenia:Uistite sa, že všetky mikrospínače, ktoré si vyberiete, zodpovedajú napäťovým a prúdovým požiadavkám vášho systému, pretože existuje veľa variantov, z ktorých si môžete vybrať.

2. Aktivačná sila:Mikrospínače majú rôzne požiadavky na silu na ovládanie. Vyberte si podľa požiadaviek na citlivosť a ak sú potrebné nižšie sily pre jemné aplikácie, zatiaľ čo možnosti s vyššou silou môžu byť nevyhnutné pre tuhé použitie.

3. Štýl terminálu:Môžete si vybrať z rýchlospojok, spájkovacích očiek a skrutkových svoriek. Vyberte si na základe jednoduchej inštalácie a kompatibility s elektroinštaláciou.

4. Podmienky prostredia:Myslite na ochranné opatrenia proti prachu, vlhkosti a iným podmienkam prostredia. Ak je aplikácia vonku alebo v sťažených podmienkach, vyberte si IP-dimenzované alebo utesnené mikrospínače.

5. Veľkosť a možnosti montáže:Mikrospínače sú dostupné v rôznych rozmeroch a prevedeniach s odlišnými otvormi a držiakmi. Skontrolujte správnu veľkosť zodpovedajúcu oblasti použitia.

Prieskum a zabezpečenie týchto aspektov kvality vám pomôže zaručiť úspech a hladký výkon vášho projektu.

Inštalácia a zapojenie anMikrospínač NC

Praktická inštalácia zaisťuje, že váš NC mikrospínač funguje tak, ako je navrhnutý a môže dosiahnuť optimálnu životnosť. Tu je niekoľko praktických odporúčaní:

1. Montáž prepínača:Na upevnenie mikrospínača v jeho polohe použite dodané montážne otvory alebo konzoly. Robte to opatrne, aby ste nevyvinuli tlak, ktorý by mohol poškodiť jeho plášť alebo ovplyvniť jeho schopnosť pracovať.

2. Zapojenie:Spoločná svorka musí byť prepojená so vstupom obvodu a svorka NC musí byť pripojená k výstupu, ktorý je potrebné prerušiť. Pred zapnutím napájania skontrolujte, či je zapojenie a polarita správna.

3. Testovanie:Po inštalácii skontrolujte prepínač buď pomocou multimetra, alebo tak, že zariadenie niečo urobí. Ak sa obvod otvorí, aktivujte prepínač, aby ste sledovali.

4. Údržba:Pravidelne kontrolujte známky opotrebovania, špiny alebo korózie. V prípade potreby vyčistite kontakty a vymeňte spínače, aby ste predišli falošným signálom alebo prerušeniam prevádzky.

Dodržiavaním týchto krokov zaistíte, že váš systém zostane bezpečný a bude fungovať optimálne.

Výhody a obmedzenia mikrospínačov NC

Mikrospínače NC vynikajú svojou spoľahlivosťou a rýchlou odozvou, existujú však úvahy:

Výhody:

Rýchla reakcia zaskakovacieho mechanizmu výrazne zvyšuje spoľahlivosť a zabraňuje výskytu falošných signálov. Jeho kompaktný dizajn umožňuje použitie v úzkych priestoroch. NC mikrospínače majú tiež vysokú úroveň odolnosti – zvyčajne sa testujú na milióny cyklov, takže sú skvelé pre aplikácie, ktoré vyžadujú vysoké bezpečnostné štandardy a zahŕňajú opakované pohyby.

Obmedzenia:

Mikrospínače NC sú zvyčajne odolné, ale môžu sa opotrebovať alebo zlyhať v dôsledku elektrického rušenia. Správne umiestnenie a inštalácia týchto spínačov v pravom uhle je nevyhnutná pre efektívne používanie, pretože prekážky môžu brániť ich činnosti. V nepriaznivých podmienkach si tiež vyžadujú riadne utesnenie prostredia, takže špina a vlhkosť do nich nemôžu preniknúť.

Vyvážením týchto faktorov môžete vhodne využiť mikrospínače NC vo svojich systémových návrhoch.

Najlepšie značky mikrospínačov NC a kde ich kúpiť

Kvalita ovplyvňuje životnosť aj spoľahlivosť. Niektoré známe značky mikrospínačov NC zahŕňajú Omron, Honeywell, Cherry a Schneider Electric. Každá značka vyrába rôzne modely, ktoré vyhovujú rôznym napätiam, typom pohonov a úrovniam ochrany životného prostredia.

NC mikrospínače môžete získať prostredníctvom spoľahlivých elektronických dodávateľov, ako sú Mouser, Digi-Key a RS Components alebo Amazon, ak plánujete domáce DIY projekty. Uistite sa, že ste si pozorne prečítali špecifikácie a recenzie produktov pri výbere správnych mikrospínačov pre vaše požiadavky.

Často kladené otázky o mikrospínačoch NC

Aký je rozdiel medzi prepínačom NC a NO?

Základný rozdiel sa nachádza v predvolenej polohe. NC spínač je v skutočnosti v uzavretej polohe, a preto umožňuje, aby prúd pretekal samostatne, keď sa nepoužíva. Ale stlačením spínača sa okruh otvorí a prúd sa zastaví. Na druhej strane je spínač NO pri štarte otvorený. Keď je spínač stlačený, v skutočnosti sa uzatvorí obvod, ktorý umožňuje prúdenie prúdu.

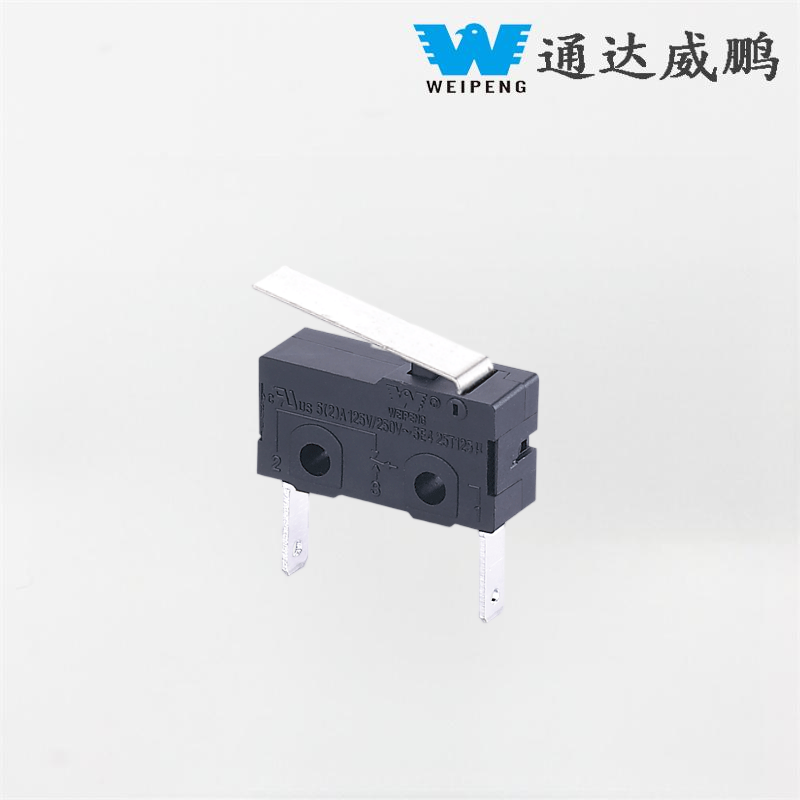

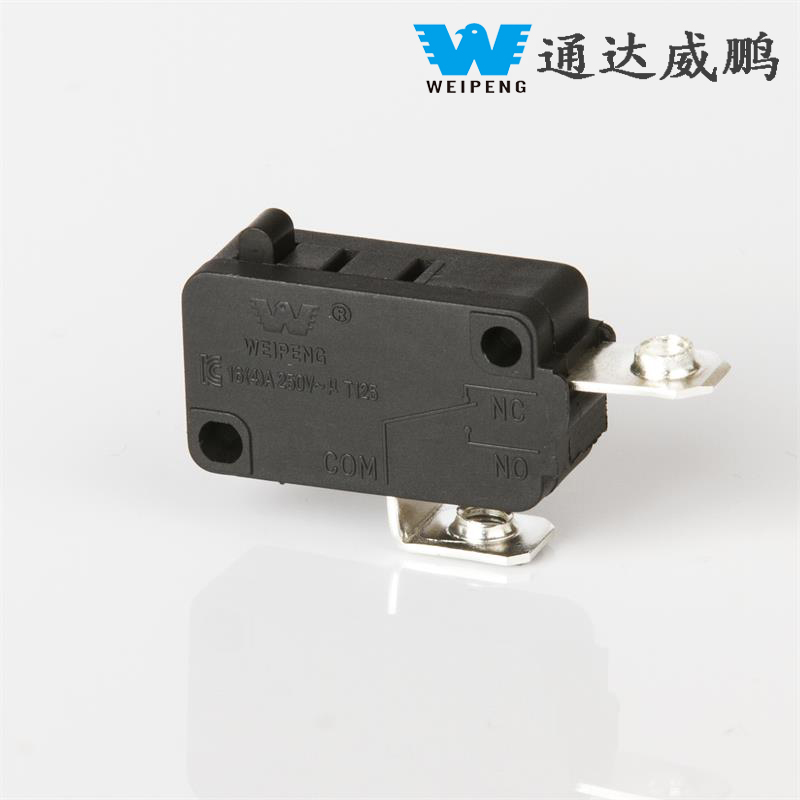

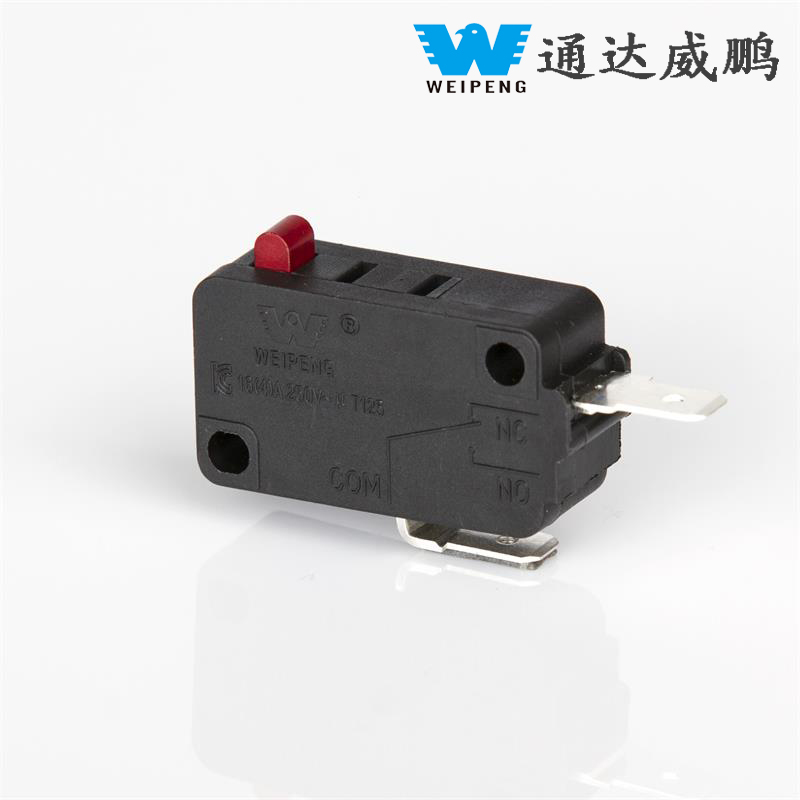

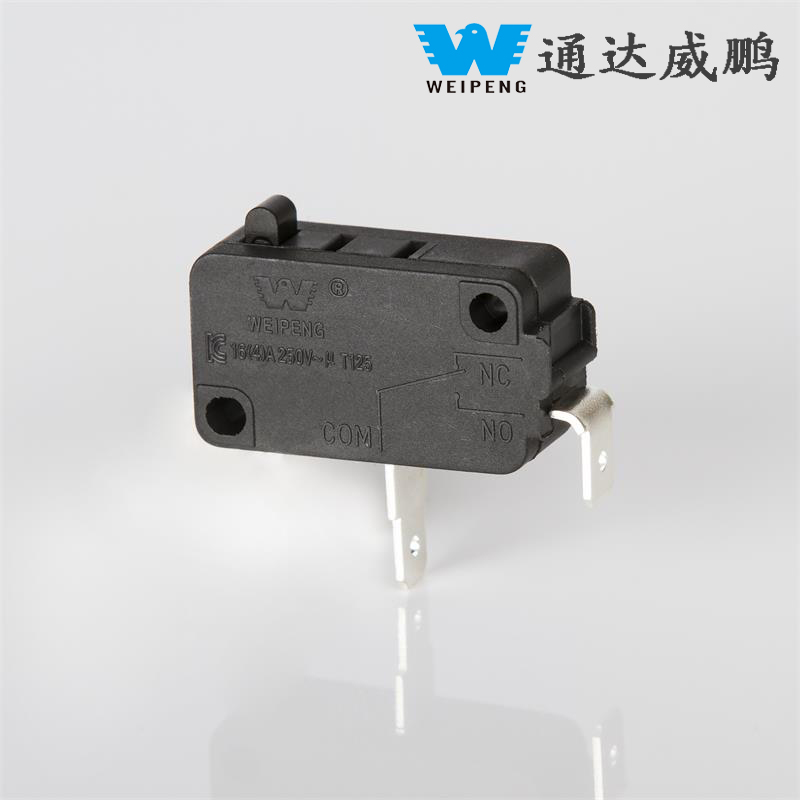

Môže jeden mikrospínač obsahovať NC aj NO svorky?

Niekoľko mikroprepínačov má 3 svorky, COM, NC a NO. Funkčnosť môže byť založená na zapojení a v obvode môže byť použitá jedna z funkcií alebo obidva spôsoby.

Sú mikrospínače NC vhodné pre bezpečnostné obvody?

určite. Zvyčajne sú zatvorené, keď sú neaktívne, čo znamená, že akákoľvek akcia vykonaná na ich otvorenie (napríklad otvorenie dverí alebo stlačenie núdzového tlačidla) spôsobí okamžité prerušenie okruhu.

Ako dlho vydržia NC mikrospínače?

Pri správnom používaní a starostlivom výbere môžu NC mikrospínače vydržať milióny cyklov. K ich dlhej životnosti prispieva aj správna údržba a ochrana životného prostredia.

Čo sa stane, ak pripojím nesprávny terminál?

Nesprávne zapojenie (napríklad pripojenie NO namiesto NC) povedie k poruche vášho zariadenia alebo iným ochranným opatreniam. Vždy vopred skontrolujte svorky.

Sú NC mikrospínače ľahko inštalovateľné?

Mnohé z nich skutočne využívajú proces plug-and-play s minimálnou potrebou akýchkoľvek technických zručností pri zapájaní. Keďže sú malé, dajú sa ľahko nainštalovať pomocou správneho príslušenstva.

Pokročilé aplikácie a tipy na integráciu

Ako technologický pokrok pokračuje, NC mikrospínače sa začali využívať v komplikovanejších systémoch. V priemyselnej automatizácii vykonávajú kľúčové úlohy s ohľadom na sekvenčné riadenie a spätnoväzbové slučky. Mikrospínače NC sa tiež často používajú ako koncové spínače v robotike s cieľom zisťovať polohy a vyhnúť sa nadmernému pohybu.

Pokiaľ ide o IoT, kombinácia mikrospínačov NC a mikrokontrolérov umožňuje vzdialený dohľad a automatické upozornenia. V systémoch inteligentných domácností poskytujú mikrospínače NC pomoc pri automatizácii procesu zabezpečenia a prístupového systému, čím odosielajú okamžité upozornenia o prístupe alebo núdzových situáciách.

Pri navrhovaní vstavaných systémov sa odporúča použiť techniky debounce, aby sa predišlo falošnej aktivácii spínačov, keď sú prítomné mechanické poruchy. Vyberte si prepínače, ktoré sú odolnejšie pre aplikácie vyžadujúce opakované použitie a tie, ktoré pracujú pri vysokej frekvencii.

Mikrospínač NCÚdržba a odstraňovanie problémov

Ak zaznamenáte zlyhanie alebo prerušovanú prevádzku, postupujte podľa týchto krokov na riešenie problémov:

1. Skontrolujte fyzické poškodenie:Skontrolujte trhliny alebo nesprávne nastavenie ovládača. Poškodené spínače ihneď vymeňte.

2. Vyčistite kontakty:Nahromadenie prachu alebo hrdze zabráni prechodu prúdu. Používajte správne kontaktné čistiace prostriedky a skontrolujte, či sú spoje tesné.

3. Test funkčnosti spínača:Pomocou multimetra skontrolujte kontinuitu medzi spoločným terminálom a normálne uzavretým terminálom. Ak spínač nespína spoľahlivo, vymeňte ho.

4. Vyhodnoťte návrh obvodu:Zapojenie musíte zabezpečiť podľa údajových listov zariadenia. Uistite sa, že spínač zodpovedá špecifikáciám napätia, ako aj menovitým prúdom.

Pravidelnou údržbou a testovaním maximalizujete spoľahlivosť a predchádzate výpadkom systému.

Mikrospínače sú neoddeliteľnou súčasťou vývoja efektívnych a bezpečných riadiacich systémov v rôznych odvetviach hospodárstva. Ich normálny uzavretý prevádzkový režim, pohodlnosť pri inštalácii a všestrannosť im dáva výhodu oproti iným typom prepínačov rovnakej triedy, a preto ich budú užitočné pre každého, kto sa zaoberá inžinierskym, amatérskym a produktovým dizajnom. Vedieť, ako vybrať, nainštalovať, udržiavať a odstraňovať problémy s NC prepínačmi, vám pomôže dosiahnuť úspech v akomkoľvek podnikaní. V prípade zložitých procesov odstraňovania problémov alebo inštalácie je potrebné nahliadnuť do údajových listov výrobcu alebo sa obrátiť na skúsenejších odborníkov.
