Malý prachotesný dvojkolíkový/trojpinový mikrospínač

Malý prachotesný dvojkolíkový/trojkolíkový mikroprepínač ako reprezentatívny produkt spoločnosti Tongda WEIPENG, ktorý stelesňuje integráciu základnej štandardizácie a prispôsobenia. Ako výrobca a veľkoobchodník je základným princípom dizajnu odolného prepínača resetovania inteligentného zariadenia vyrobeného v našej vlastnej továrni „stabilita, spoľahlivosť a kompatibilita scenárov“. Hodnotenie: 5A 250VAC Teplotný rozsah: -40°C~+125°C IP kód: IP40 Rozmer: 19,8*10,6*6,4mm Schválenie: UL, ENEC, CSA, CE, VDE

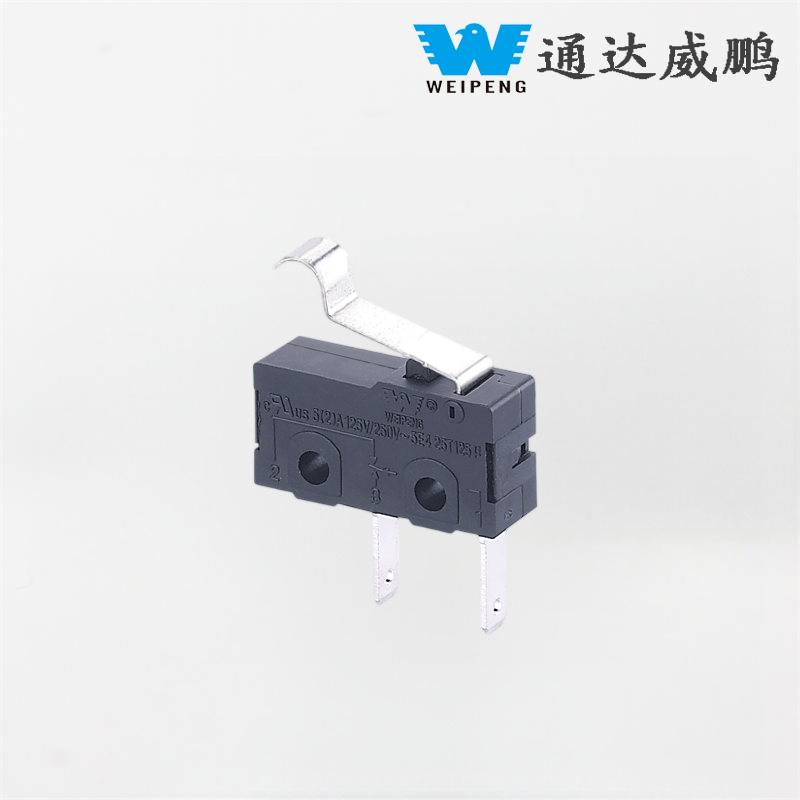

Model:HK-04G-LD-002

Odoslať dopyt

Popis produktu

WEIPENG® je lídromMalý prachotesný dvojkolíkový/trojpinový mikrospínač výrobcov, dodávateľov a vývozcov.

MikrospínačÚvod

Princíp činnosti a konštrukčné prvky

HK-04G-L používa zaskakovací mechanizmus s presnou pružinovou doskou ako jadrom vnútornej štruktúry.

Kľúčové výhody:Aj keď vonkajšia sila pôsobí pomaly na páku ovládača spínača, vnútorná pružinová doska sa náhle preklopí v určitom kritickom bode dráhy, čo spôsobí, že sa kontakty zapnú alebo prerušia veľmi vysokou rýchlosťou. Tento mechanizmus výrazne skracuje čas vytvárania oblúka, účinne chráni kontakty a zaisťuje dlhú životnosť a vysokú spoľahlivosť spínača.

Typ ovládača: Séria HK-04G-L ponúka rôzne ovládače, z ktorých najbežnejší je typ s valčekovou pákou (ako HK-04G-LZ), vhodný na detekciu pohyblivých častí a efektívne zníženie trenia.

Typ svoriek: K dispozícii sú spájkovacie svorky na spájkovanie a svorky DPS na priame vloženie do dosiek DPS, ktoré je možné zvoliť podľa vášho postupu montáže.

Prevádzkové prostredie: Vyhnite sa nanášaniu oleja na ovládaciu časť spínača, pretože to môže priťahovať prach a spôsobiť zlý kontakt. V prostrediach s vysokou prašnosťou alebo vlhkosťou zvoľte zapečatený spínač s vyšším krytím (napríklad IP67).

Inštalácia: Nainštalujte spínač na rovný povrch a pomocou podložiek ho rovnomerne zaistite, aby sa zabránilo deformácii krytu, ktorá by mohla ovplyvniť presnosť vnútornej prevádzky.

MikrospínačAplikácia

Mikrospínače sú široko používané a spoľahlivé z hľadiska výkonu, používajú sa hlavne v:

- Domáce spotrebiče: osvetlenie chladničky, zámky dverí mikrovlnnej rúry, spínače veka práčky a časovače hriankovača.

- Priemyselné zariadenia: modely pre veľké zaťaženie vhodné pre dopravné pásy, stroje a ovládacie panely (odolné proti prachu a vlhkosti).

- Automobilový priemysel: stierače čelného skla, indikátory otvorených dverí – schopné odolať vibráciám a extrémnym teplotám.

- Elektronické zariadenia: miniatúrne spínače pre diaľkové ovládače a herné ovládače (citlivé a s dlhou životnosťou).

Mikrospínač Špecifikácia

Technické vlastnosti spínača:
ITEM	Technický parameter		Hodnota
1	Elektrické hodnotenie		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontaktný odpor		≤50 mΩ Počiatočná hodnota
3	Izolačný odpor		≥100MΩ (500V DC)
4	Dielektrikum Napätie	Medzi nepripojené svorky	500V/0,5mA/60S
		Medzi terminálmi a kovový rám	1500V/0,5mA/60S
5	Elektrická životnosť		≥10 000 cyklov
6	Mechanický život		≥100 000 cyklov
7	Prevádzková teplota		-25 ~ 125 ℃
8	Prevádzková frekvencia		Elektrické: 15 cyklov Mechanické: 60 cyklov
9	Odolnosť proti vibráciám		Frekvencia vibrácií: 10~55HZ; Amplitúda: 1,5 mm; Tri smery: 1H
10	Schopnosť spájkovania: Viac ako 80 % ponorenej časti musia byť pokryté spájkou		Teplota spájkovania: 235±5℃ Čas ponorenia: 2 ~ 3 S
11	Tepelná odolnosť spájky		Spájkovanie ponorom: 260±5℃ 5±1S Ručné spájkovanie: 300±5℃ 2~3S
12	Bezpečnostné schválenia		UL, CSA, VDE, ENEC, CE
13	Podmienky testu		Teplota okolia: 20±5 ℃ Relatívna vlhkosť: 65±5%RH Tlak vzduchu: 86 ~ 106 kPa
