Trojbodový spájkovací mikrospínač pre domáce spotrebiče

As the benchmark model of Yueqing Tongda Wire Electric Factory's micro switch series, the Three-Prong Solder Terminal Micro Switch for Household Appliances features "high sensitivity, ultra-long lifespan, and multi-scenario adaptability" as its core advantages. Integráciou 35-ročných odborných znalostí spoločnosti v oblasti výroby spínačov sa stal kľúčovým riadiacim komponentom v domácich spotrebičoch, automobilovej elektronike, priemyselnej automatizácii a ďalších oblastiach vďaka svojej minimálnej kontaktnej medzere a mechanizmu rýchleho pôsobenia. Jeho výkon a spoľahlivosť boli certifikované viacerými autoritatívnymi organizáciami po celom svete, čím si zabezpečili svoju hlavnú pozíciu na úzkom trhu.

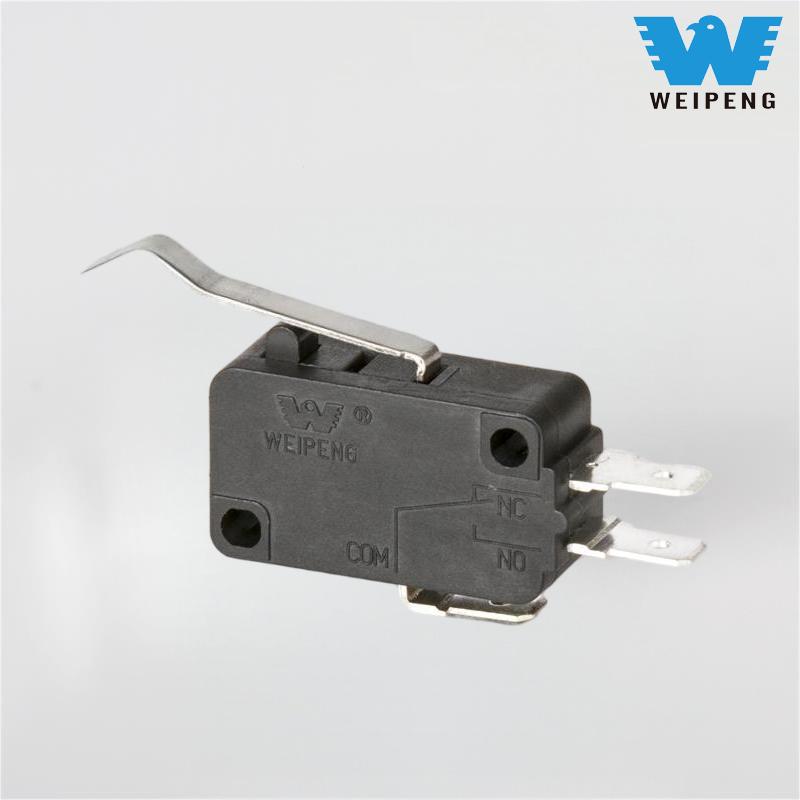

Model:HK-14-10A-306

Odoslať dopyt

Popis produktu

WEIPENG® je lídromTrojbodový spájkovací mikrospínač pre domáce spotrebiče výrobcov, dodávateľov a vývozcov.

Úvod do mikrospínača

Séria HK-14 ponúka vysoko flexibilné možnosti prispôsobenia na splnenie rôznych požiadaviek aplikácie. Ovládaciu silu je možné prispôsobiť (menej ako 5,0 N v bezpákovom stave, štandardne 30±15 gf), s rozsahom pracovného zdvihu 0,6–1,5 mm, vhodný pre rôzne scenáre sily spúšte a posunu. Štýly pák sú prispôsobiteľné, vrátane priamych, ohnutých a valčekových pák, ktoré môžu zodpovedať rôznym štruktúram mechanických prevodov. Kontaktné formuláre pokrývajú celý rozsah SPDT (1NO 1NC), NO a NC.

Typické aplikačné scenáre

Vďaka svojej vysokej prispôsobivosti je séria HK-14 široko využívaná v základných zariadeniach vo viacerých oblastiach:

Domáce spotrebiče: Ovládanie dvierok mikrovlnnej rúry, ovládanie programu práčky, spúšťač teploty rúry, spínač dávkovača vody;

Priemyselná automatizácia: Limit dráhy, polohovanie dopravníka, zariadenie núdzového zastavenia malých strojov, spúšťač signálu testovacieho zariadenia;

Automobilová elektronika: Detekcia zámku dverí auta, limit nastavenia sedadla, spínač kufra, ovládanie elektrického okna;

Elektrické náradie: vŕtačka, spínač štart/stop uhlovej brúsky, spúšť ochrany proti preťaženiu náradia;

Prístroje a vybavenie: Tlačidlá zdravotníckych pomôcok, spínače pojazdu meracích prístrojov, prepínanie signálov komunikačných zariadení.

Parameter mikrospínača (špecifikácia)

Technické vlastnosti spínača:
ITEM	Technický parameter		Hodnota
1	Elektrické hodnotenie		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontaktný odpor		≤30mΩ Počiatočná hodnota
3	Izolačný odpor		≥100MΩ (500VDC)
4	Dielektrikum Napätie	Medzi nepripojené svorky	1000V/0,5mA/60S
		Medzi terminálmi a kovový rám	3000V/0,5mA/60S
5	Elektrická životnosť		≥50 000 cyklov
6	Mechanický život		≥1000000 cyklov
7	Prevádzková teplota		-25 ~ 125 ℃
8	Prevádzková frekvencia		elektrický : 15 cyklov Mechanické: 60 cyklov
9	Odolnosť proti vibráciám		Frekvencia vibrácií: 10~55HZ; Amplitúda: 1,5 mm; Tri smery: 1H
10	Schopnosť spájkovania: Viac ako 80 % ponorenej časti musia byť pokryté spájkou		Teplota spájkovania: 235 ± 5 ℃ Čas ponorenia: 2 ~ 3 S
11	Tepelná odolnosť spájky		Spájkovanie ponorom: 260±5℃ 5±1S Ručné spájkovanie: 300±5℃ 2~3S
12	Bezpečnostné schválenia		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Podmienky testu		Teplota okolia: 20±5 ℃ Relatívna vlhkosť: 65±5%RH Tlak vzduchu: 86 ~ 106 kPa

Funkcia a aplikácia mikrospínača

1.Sate, spoľahlivý základný spínač
2. Pekný vzhľad, tesné usporiadanie. Charakteristika: malý kontaktný odpor, rýchle pôsobenie, vysoká citlivosť a malá 3. prevádzková dráha.
4.Long lite, vysoká spoľahlivosť
5. Rôzne kontaktné terminály
6.A varnety teplotného stupňa
7. Rôzne páky
8.Prijmite plastickú hmotu alebo termoplast
9. Široko používané v domácich apliane elecroninc zariadeníautomatické strojové komunikačné equioncar elektrón, prístroje a 10.instument, elektrický pohybový nástroj atď.

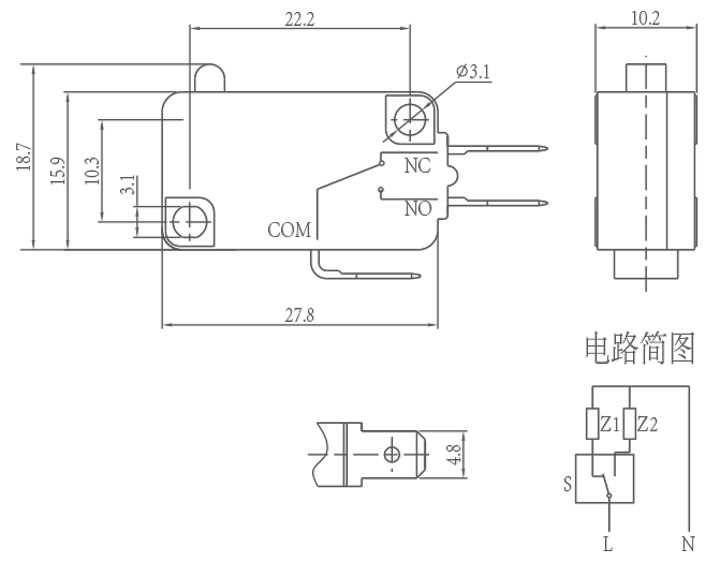

Podrobnosti o mikro prepínači
