Osvetlený kolískový spínač: Typy, zapojenie a nákupný sprievodca

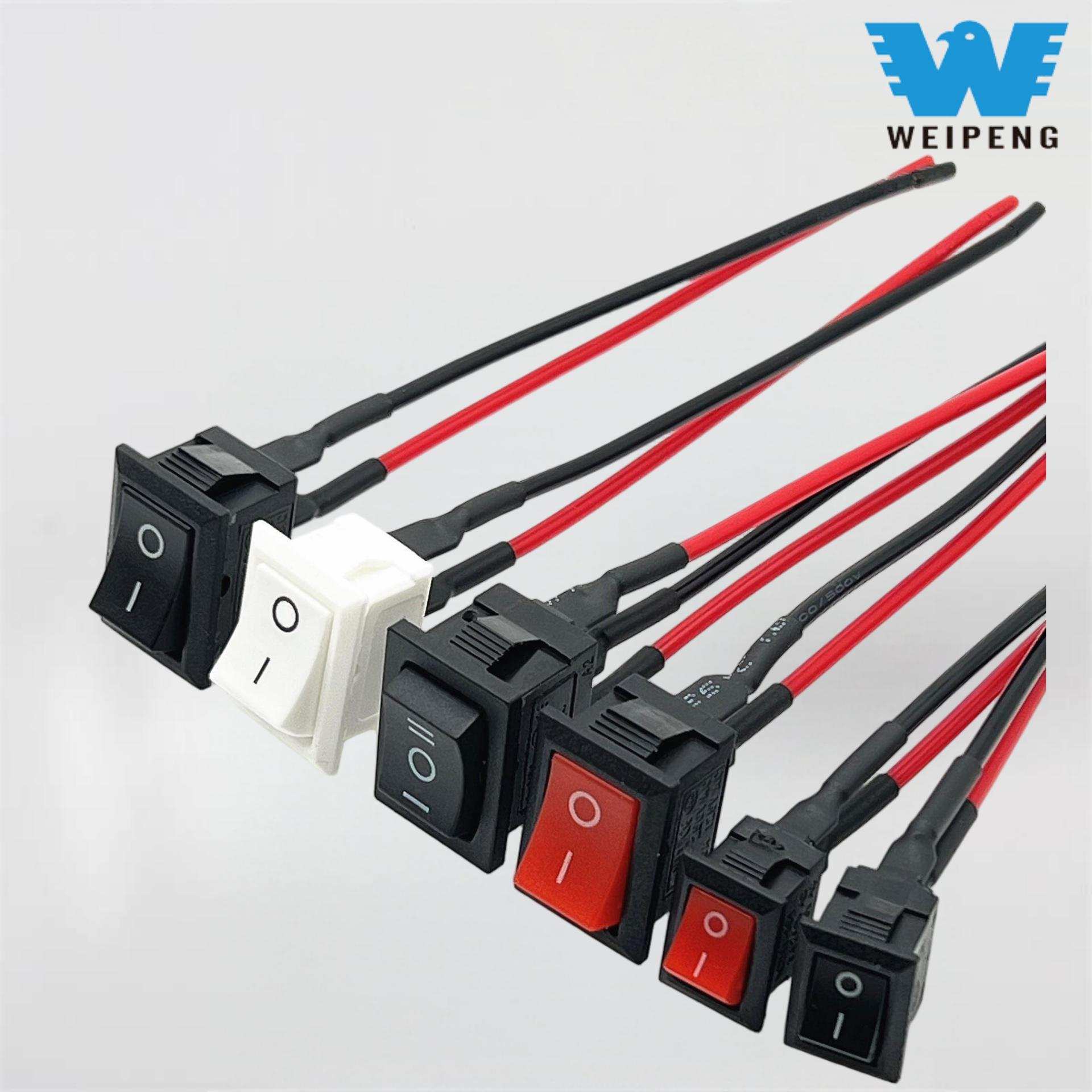

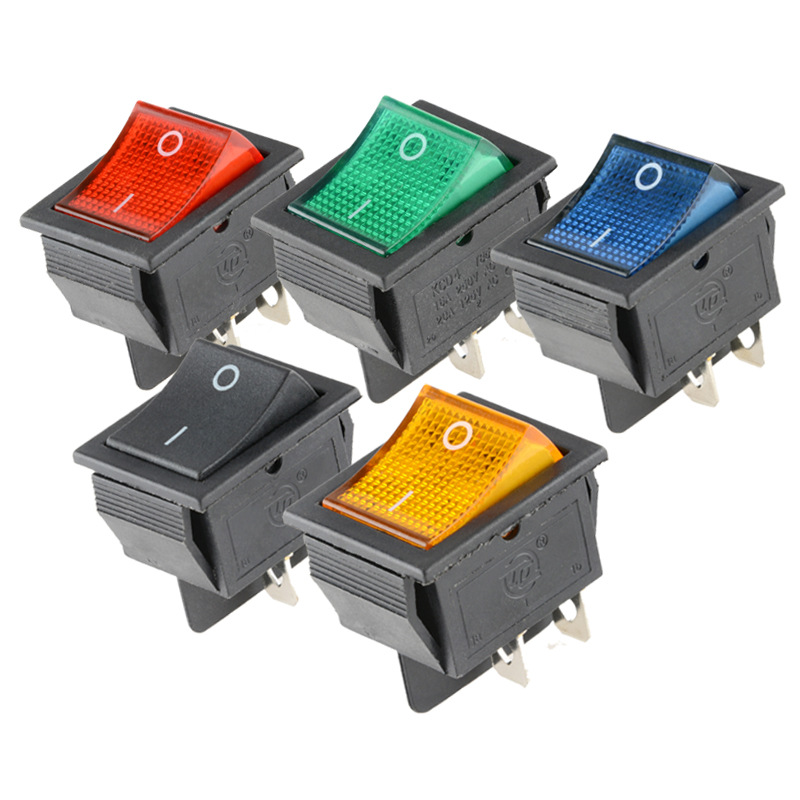

Podsvietený kolískový spínač slúži ako druh vypínača, ktorý je začlenený do LED alebo neónového svetla, ktoré indikuje, či je vypínač v polohe zapnuté/zapnuté alebo nie. Vďaka svojmu indikátoru je kolískový spínač dobre viditeľný aj v tme alebo preplnených ovládacích paneloch. Osvetlené kolískové spínače našli svoje využitie v mnohých aplikáciách v autách, lodiach, obytných autách, bicykloch, domácich spotrebičoch, priemyselných strojoch, elektrických riadiacich systémoch atď.

Je možné použiť podsvietené kolískové spínače v nízkonapäťových obvodoch aj v sektoroch vysokého napätia. Možno sa stretnúť s 12V prepínačmi, ktoré sa používajú v automobilových aplikáciách, ako aj s 120V striedavými prepínačmi pre použitie v domácnostiach a priemysle. Pri výbere vhodného typu je potrebné určiť napätie systému, menovitý prúd, typ záťaže, usporiadanie svoriek, veľkosť spínača a oblasť inštalácie.

Čo je aPodsvietený kolískový spínač?

Kolískový spínač je vyrobený z ahojdacieho mechanizmu, ktorý môže aktivovať elektrický obvod. Kolískový spínač sa stlačí do zapnutej polohy a napájací zdroj sa pripojí k napájanému zariadeniu. Prepínač má navyše zabudovanú LED alebo neónovú signalizáciu zapnutia napájania.

Prepínač môže v závislosti od konštrukcie a nastavenia zariadenia indikovať, či je napájaný, je zapnutý alebo či je spustený iný okruh. Existuje niekoľko rôznych spôsobov pripojenia prepínača v závislosti od typu. Pred začatím inštalácie si však prečítajte pokyny na zapojenie a značky od výrobcu.

Bežné typy osvetlených kolískových spínačov

Kolískové prepínače s dvomi svorkami

Dvojsvorkový spínač je navrhnutý tak, aby fungoval v režime jednoduchého zapnutia a vypnutia. Všeobecne povedané, tento typ spínacieho zariadenia sa pripája k záťažovému aj elektrickému napájaciemu obvodu a môže rozsvietiť LED, keď je pod napätím. Niektoré typy LED sú ovplyvnené polaritou, preto je potrebné zapojenie vykonať podľa nižšie uvedeného popisu.

Kolískové prepínače s tromi svorkami

Prevedenia s tromi svorkami sa vyznačujú zabezpečením vstupu elektrickej energie, prepínateľnými signálmi a pripojením pre uzemnenie. V dôsledku existencie samostatnej svorky na uzemnenie môže uvažovaný indikátor fungovať bez problémov. Tento typ dizajnu sa často používa v automobiloch a lodiach.

Štvor- a päťsvorkové kolískové prepínače

4 a 5 koncové spínače môžu zabezpečiť nezávislé osvetlenie, dvojpólové spínanie alebo viac výstupov. Sú vhodné pre sofistikovanejšie ovládacie hlavice, aj keď správne zapojenie závisí od vnútornej konfigurácie obvodu. Preto by ste mali postupovať podľa uvedenej schémy namiesto zjednodušovania procesu zapojenia cez štandardné koncové miesta.

Konfigurácie SPST, SPDT a DPDT

SPST spínač má schopnosť dokončiť iba jeden okruh a prepínať ho iba zo zapnutia do vypnutia. SPDT spínače zapínajú jeden vstup a pracujú na dvoch výstupoch. Prepínače DPDT pracujú na dvoch okruhoch a sú schopné voliť vstupy alebo prepínať polaritu. SPST spínač je najbežnejšia forma spínača používaná pre typické aplikácie, ako je zapínanie lampy.

Čo je aPodsvietený kolískový spínač12V použité pre?

12-voltový kolískový spínač s osvetlením je určený na použitie v elektrických obvodoch s 12-voltovým napájaním jednosmerným prúdom (DC). Typické aplikácie zahŕňajú:

• Osvetlenie automobilov a motocyklov
• LED svetelné lišty a pracovné svetlá
• Chladiace ventilátory a vodné čerpadlá
• Príslušenstvo pre člny a karavany
• Vybavenie prístrojovej dosky a ovládacieho panela
• Elektrické systémy napájané z batérie

12V norma nestanovuje hornú hranicu prúdu pre spínač. Dá sa napríklad konštatovať, že spínač môže pracovať s napätím 12V pri prúde 20A. Počas štartovania však niektoré stroje, ako sú motory a čerpadlá, môžu odoberať väčší prúd. Na tento účel je potrebné použiť vhodné relé na ovládanie vysokých prúdov alebo indukčných záťaží.

Ako si vybrať správny osvetlený kolískový spínač

Skontrolujte hodnotu napätia a prúdu

Vyberte prepínač, ktorý bude správne fungovať s napätím a prúdom obvodu. Napríklad prepínač s menovitým napätím 12 V DC sa nesmie použiť pre obvod s napätím 120 V alebo 230 V AC. Okrem normálneho prevádzkového prúdu je potrebné zvážiť aj rozbehový alebo nábehový prúd záťaže.

Zvážte typ zaťaženia

Elektromotory, čerpadlá, vykurovacie zariadenia, žiarovky a ovládače LED zaťažujú spínače rôzne. Hodnoty, ktoré berú do úvahy iba odporové záťaže, sa nemusia vzťahovať na indukčné záťaže, ako sú elektrické motory. Výber spínačov musí byť vykonaný podľa zaťaženia, ktoré musia zvládnuť.

Potvrďte montážne rozmery

Pred objednaním skontrolujte rozmery výrezu panelu, ako aj hrúbku panelu, polohu príchytky a vôle za panelom. Spínač sa môže dostať do výrezu vpredu, ale stále môže kolidovať s inými časťami a kabelážou.

Pozrite si špecifikácie indikátora

Spotreba energie LED indikátorov je veľmi nízka, preto sa zvyčajne používajú v 12V systémoch. Uistite sa, že LED obsahuje vnútorný odpor a overte, či má polaritu. Použitie spínača s iným napätím môže spôsobiť nesprávnu orientáciu indikátora.

Zvážte ochranu životného prostredia

Prepínače, ktoré majú schopnosť odolávať vlhkosti a zabraňovať hrdzi, by sme mali vyberať v prípade, že sa budú používať vonku, v interiéri, v morskom prostredí alebo v prostredí s prachom a vibráciami.

Ako zapojíte osvetlený kolískový spínač?

Zapojenie osvetleného kolískového spínača zahŕňa identifikáciu špecifikácií konkrétneho spínača vrátane jeho počtu svoriek a usporiadania. Pred začatím práce vždy vypnite napájanie a presne identifikujte každý zo svoriek. Pripojenie k elektrickej sieti by mali vykonávať iba kvalifikovaní technici.

Typické trojpólové 12V zapojenie

Poistený kladný zdroj -> Napájacia alebo vstupná svorka
Spínaný výstup -> Kladná svorka záťaže
Systémový záporný -> Uzemňovacia svorka a záporná záťaž

Elektrina musí byť k dispozícii na záťaži hneď po zapnutí vypínača, čo znamená, že sa rozsvietil indikátor. Poistková vložka musí byť namontovaná hneď vedľa zdroja, t.j. batérie. Hodnota poistky musí zodpovedať aj typu vodiča a špecifikácii obvodu.

Typické dvojpólové zapojenie

Kladné napájanie -> Spínacia svorka 1
Spínacia svorka 2 -> Kladná záťaž
Načítať záporné -> Systémové záporné

Keď spínač obsahuje LED citlivú na polaritu, je dôležité správne pripojiť kladný a záporný vodič. V prípade, že dôjde k obráteniu vodičov, LED sa nerozsvieti, napriek tomu, že spínač bude fungovať správne.

Zapojenie a bezpečnostné aspekty

Použite kábel, ktorý sa dodáva so správnym menovitým prúdom a použite izolované svorky, ako aj teplom zmršťovacie hadičky, aby ste zaručili, že všetky pripojenia sú bezpečné. Neveďte káble blízko ostrých rohov, zdrojov vysokého tepla alebo oblastí, ktoré môžu spôsobiť pohyb. Pri vozidlách skontrolujte, či káblový zväzok nie je vystavený vibráciám a odieraniu. Pri námornej elektroinštalácii sa uistite, že konektory, ako aj použité káble sú bez korózie.

Osvetlená kolíska nefunguje ako náhrada ističa, správneho uzemnenia alebo poistky. Ak sa spínač príliš zahreje, roztopí sa, zmení farbu, iskrí alebo vyžaruje spálený zápach, mal by sa vypnúť, pretože to môže znamenať elektrickú poruchu, ako je nadmerný prúd, uvoľnené spojenie, chybné kontakty alebo príliš tenké vodiče na to, aby zvládli záťaž.

SpoločnéPodsvietený kolískový spínačProblémy

Indikátor nesvieti

Niektoré bežné dôvody sú prepólovanie, chýbajúce uzemnenie, chyba pri identifikácii svoriek alebo použitie indikátora určeného pre iné napätie. Správne porovnajte inštalačné práce so schémou zapojenia výrobcu a skontrolujte, či je napätie prítomné na správnych svorkách.

Záťaž funguje, ale indikátor nie

Aj keď sú kontakty spínača dobre vedené, je rovnako dôležité skontrolovať, či má zariadenie samostatné uzemnenie alebo napájanie. Tiež skontrolujte, či má jednotka zdroj svetla, ktorý funguje oddelene od ostatných.

Indikátor zostane zapnutý, keď je spínač vypnutý

Niektoré modely spínačov fungujú tak, že sa rozsvietia vždy, keď je na ich vstupe napätie. Toto správanie môže byť pre toto konkrétne zariadenie normálne. Pred výmenou spínača skontrolujte obvod indikátora spínača.

Indikátor bliká alebo sa spínač stáva horúcim

Problémy, ako sú uvoľnené spojenia, pokles napätia, vysoký prietok prúdu alebo nevhodné zaťaženie, môžu spôsobiť blikanie a prehriatie. Toto by sa malo preskúmať odpojením obvodu a preskúmaním hodnotenia spínača, veľkosti vodiča a spôsobu pripojenia a zaťaženia zariadenia. V prípade potreby môže byť pre motor, čerpadlá alebo iné záťaže, ktoré odoberajú vysoké prúdy, potrebné použiť relé.

Často kladené otázky

Vyžaduje osvetlený kolískový spínač uzemňovací vodič?

Nie vždy je takáto situácia. Pri dvojsvorkových typoch meračov pripájajú svoj indikátor interne, čo znamená, že nie je potrebné samostatné uzemnenie. Modely s tromi svorkami by mali mať vždy svoj vlastný uzemňovací bod. Vždy si overte príslušné koncovky a špecifikácie produktov.

Môže 12V osvetlený kolískový spínač ovládať LED svetlá?

Toto tvrdenie je platné, pretože prepínač má hodnotenie, ktoré zodpovedá napätiu systému, menovitému prevádzkovému prúdu a štartovaciemu prúdu ovládača LED. Pri použití väčších pruhov LED alebo niekoľkých svietidiel môže byť potrebné relé.

Dá sa 12V kolískový vypínač použiť s napájaním v domácnosti?

Nie, kolískový prepínač dimenzovaný na 12 V jednosmerný prúd nie je možné použiť so striedavým napätím 120 V ani 230 V. Prepínač striedavého prúdu musí byť dimenzovaný na striedavé napätie, prúd, typy záťaže a príslušné bezpečnostné normy pre elektrickú energiu v domácnosti.

Prečo môj kolískový spínač LED slabo svieti, keď je vypnutý?

Malý zvodový prúd z Gizmo alebo záťaže v obvode vytvára slabé svetlo. Niekedy sa namiesto tohto usporiadania možno uchýliť k použitiu iného spínača alebo relé alebo zariadenia aj na strane záťaže.

Ako môžem otestovať kolískový spínač?

Aby ste otestovali jeho spojitosť, musí byť spínač odpojený od zdroja napájania a multimeter musí byť nastavený do režimu spojitosti. Činnosť spínača by mala byť taká, aby mal počas prevádzky odozvy otvorené aj zatvorené. Nikdy nevykonávajte testovanie kontinuity na obvode pod napätím.

Primerane osvetlený kolískový spínač má špecifikácie napätia, prúdu, typu záťaže, svoriek, veľkosti a funkcie, ktoré zodpovedajú prostrediu. Na aktiváciu malého 12V príslušenstva je vhodnou voľbou spínač SPST. Ak ide o motory alebo ťažké zariadenia, bude potrebné relé a tiež potreba poistiek a vhodných vodičov v iných elektrických systémoch.
