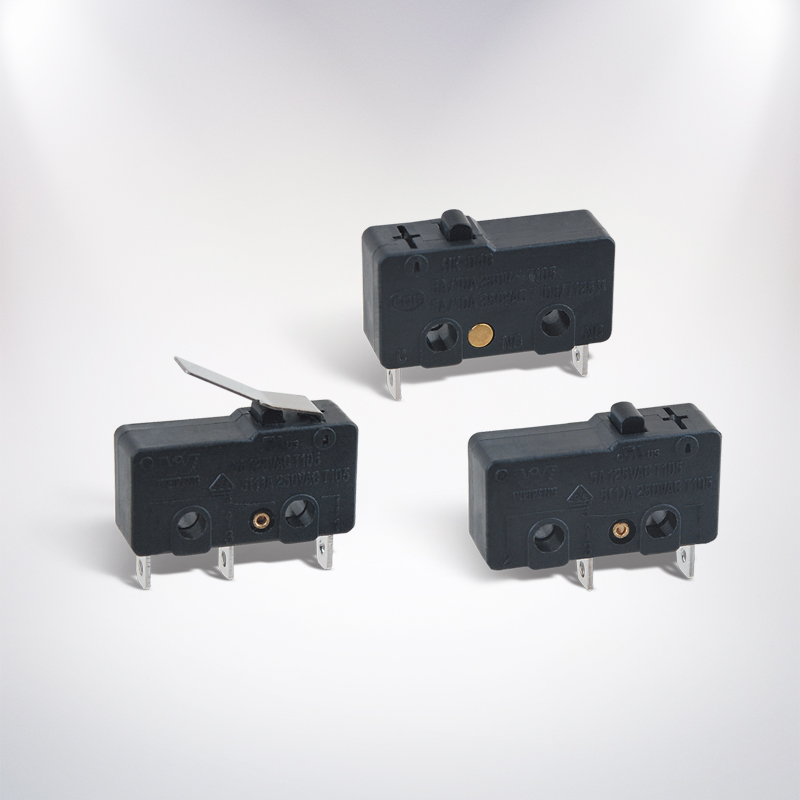

Mikrospínač 5a 125 250v

Mikrospínač 5a 125 250vje malý prepínač, ktorý sa používa na zapínanie a vypínanie elektrických obvodov do maximálnej hodnoty 5A pri špecifikovaných prevádzkových limitoch s napätím 125 V AC a 250 V AC. Všeobecne sa používa v elektronických zariadeniach, riadiacich systémoch, predajných automatoch, kancelárskych zariadeniach, dverách a krytoch, spotrebičoch atď.

Overte si, že okrem existujúceho menovitého výkonu, typ zaťaženia, typ pohonu, sila, konfigurácia svoriek, rozmery a podmienky prostredia sú vhodné pre použitie, ktoré plánujete pre komponenty.

Čo znamená 5A 125/250VAC?

Označenie „5A 125/250VAC“ zvyčajne znamená, že prepínač dokáže zvládnuť maximálne 5 ampérov pri napätí 125 voltov AC alebo 250 voltov AC, ak sa používa s vhodnou záťažou podľa odporúčania výrobcu.
Táto špecifikácia sa zvyčajne vzťahuje na odporové záťaže.

Zariadenia, ako sú motory, solenoidy, kompresory, lampy, transformátory a elektronické napájacie jednotky, môžu mať vysoký nábehový prúd alebo elektrický oblúk. V takýchto prípadoch môže byť potrebné použiť zariadenia s inou zaťažiteľnosťou alebo použitím vhodného odrušovacieho zariadenia.

To predstavuje hodnotenie AC. To však nezaručuje, že prepínač je schválený na použitie pri 125 V DC alebo 250 V DC. Pred pokračovaním vždy vyhľadajte v pridelenom údajovom hárku odlišné hodnotenie DC.

Ako funguje mikrospínač?

Mikrospínač využíva západkový mechanizmus. V momente, keď sa pohon dostane na presné miesto, vnútorná pružina rýchlo zmení stav kontaktu. Preto umožňuje vynikajúcu spoľahlivosť spínača napriek jeho minimálnemu pohybu a konštantnému pracovnému bodu.

Medzi typické typy ovládačov patria piest, závesná páka, valčeková páka a simulovaný valec. Vhodný typ pohonu sa vyberá na základe dostupného priestoru, smeru pohybu a sily a vzdialenosti potrebnej pre proces.

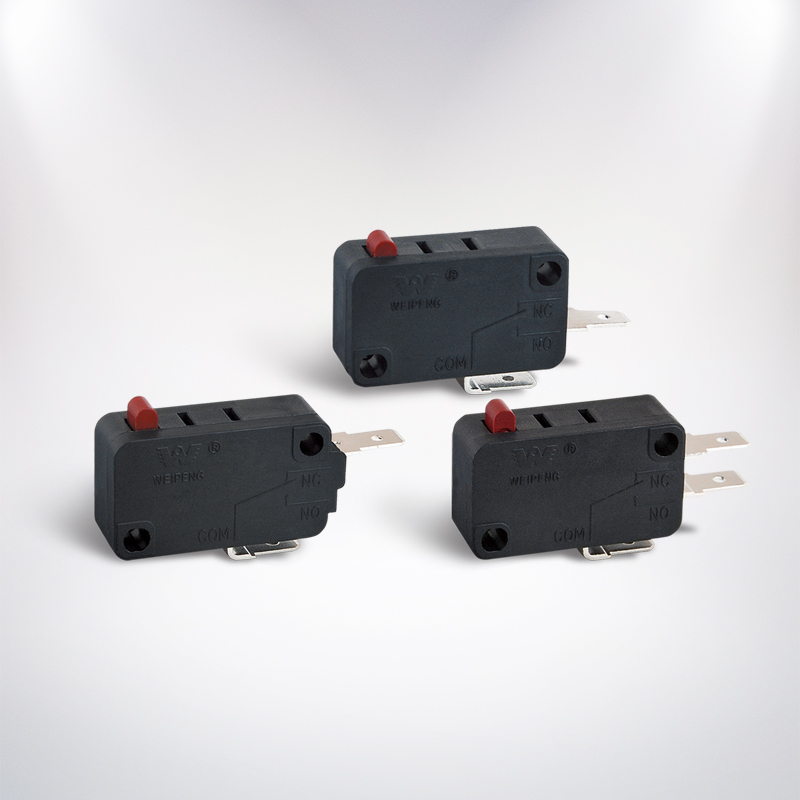

Konfigurácia terminálu SPDT

Niekoľko 5A modelov pracuje v režime SPDT (Single Pole Double Throw). Spoločné svorky v SPDT sú COM, NC a NO.

Keď sa okruh aktivuje stlačením ovládača, použite COM v spojení s NO. Na druhej strane použite COM v kombinácii s NC, keď by okruh mal zostať zatvorený v pohotovostnom stave a otvorí sa, keď je zapojený ovládač. Pred zapojením skontrolujte označenie na skutočnom spínači.

Čo je citlivý mikrospínač?

Mikrospínač, ktorý je citlivý, pracuje s pomerne nízkou silou. Je to užitočné vždy, keď sa spínač aktivuje pomocou ľahkých dverí, plastovej západky, malého mechanizmu alebo obmedzeného pohybu.

Citlivosť je určená viac ako aktuálnym hodnotením. Skontrolujte nasledujúce špecifikácie:

• Prevádzková sila a sila uvoľnenia
• Prejazd a prejazd
• Prevádzková poloha
• Typ a dĺžka pohonu
• Mechanická a elektrická životnosť

Použitie valčekovej páky môže minimalizovať námahu externého systému. Nesprávne zarovnanie však môže viesť k bočnému stresu a skorému zlyhaniu. Mal by správne fungovať a fungovať bez prekročenia špecifikácie prekročenia.

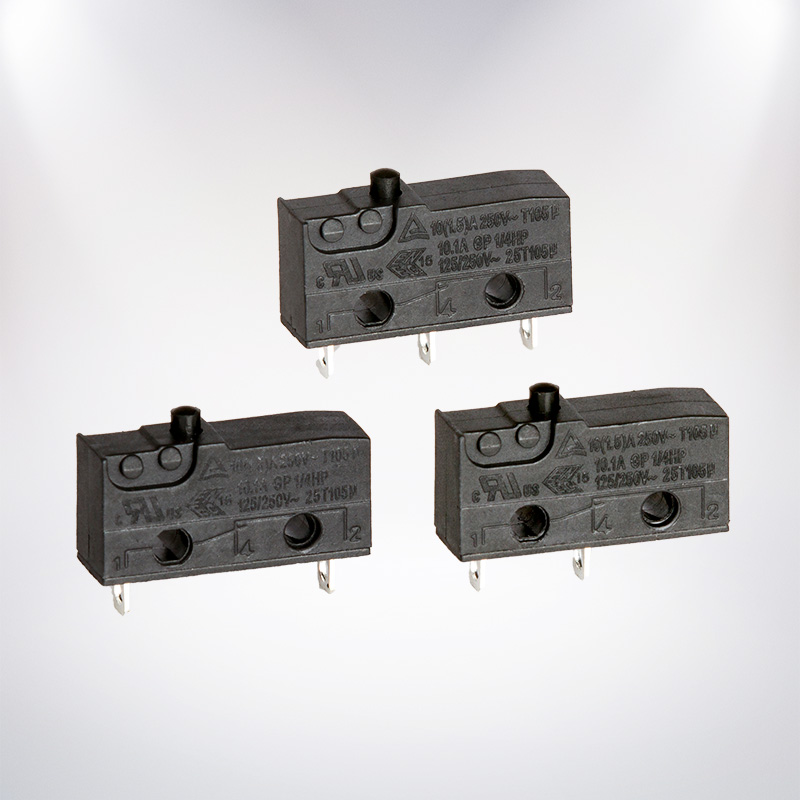

Mikrospínače 5A, 10A, 16A a 21A

Mikrospínače sa vyrábajú v rôznych verziách prúdových hodnôt, konkrétne 5A, 10A, 16A a 21A. Vyššie prúdové hodnotenie nie je nevyhnutne správnou voľbou; je prvoradé, aby spínač bol v súlade s aplikačným napätím, typom záťaže, meraniami, typom terminálu a normami.

Keď sa pozeráte na Micro Switch s menovitým prúdom 5A pri 125V aj 250V s inými modelmi s menovitým prúdom 10A, 16A a 21A, mali by ste radšej porovnať všetky špecifikácie, než sa pozerať iba na hodnotenie. Spínač s vyššou hodnotou sa môže líšiť od modelov s nižšou hodnotou v konštrukčných prvkoch, ako sú montážne otvory, zdvih ovládača, poloha svoriek a rozmery kontaktov.

Úvahy o zaťažení a bezpečnosti

Pred pripojením záťaže je potrebné identifikovať nielen normálny prúd, ale aj nábehový alebo spúšťací prúd. S odporovými záťažami sa zvyčajne zaobchádza oveľa ľahšie ako s indukčnými alebo kapacitnými záťažami. Motory a solenoidy môžu vytvárať iskry, ktoré môžu poškodiť kontakty, aj keď je normálny prúd nižší ako 5 A.

V hlavných aplikáciách by sa mala použiť vhodná izolácia, ochrana proti preťaženiu, mechanická ochrana a kryt. Správna inštalácia spínača by sa mala normálne vykonať tak, aby prerušil vodivý drôt, ako to špecifikuje konštrukcia zariadenia a miestne elektrické predpisy.

Pred inštaláciou alebo skúšobnými prácami v tomto ohľade odpojte napájanie zo siete. Zapojenie sieťového napätia by malo byť dokončené alebo skontrolované kvalifikovaným odborníkom.

Tipy na montáž a inštaláciu

Pred objednaním vždy skontrolujte rozmery tela, rozstup montážnych otvorov, výšku ovládača, typ svoriek a pracovnú polohu. Prepínače, ktoré vyzerajú podobne, nie sú nevyhnutne zameniteľné.

Pohon musí byť stlačený správnym smerom a nesmie sa používať ako tvrdá mechanická zarážka, pokiaľ výrobca neuvádza inak. Je potrebné zabrániť nadmernému nárazu, bočnému tlaku, vlhkosti, vlhkosti a vibráciám.

Existujú rôzne druhy bežne používaných terminálov; zahŕňajú spájkovacie svorky, rýchlospojovacie jazýčky, kolíky PCB a svorky vodičov. Štýl je možné zvoliť na základe použitej montážnej techniky a dostupnosti priestoru.

Ako si vybrať správny model

Pred nákupom použite tento kontrolný zoznam:

• Potvrďte striedavé alebo jednosmerné napätie a skutočný zaťažovací prúd.
• Zistite, či je záťaž odporová, indukčná, kapacitná, motorová alebo lampa.
• Vyberte SPDT, SPST-NO alebo SPST-NC podľa obvodu.
• Zvoľte požadovanú ovládaciu silu a štýl pohonu.
• Porovnajte montážne rozmery a polohy svoriek.
• Skontrolujte prevádzkovú teplotu, tesnenie, elektrickú životnosť a schválenia.
• Presné číslo dielu si vyžiadajte v oficiálnom údajovom liste.

FAQ: Citlivý mikrospínač SPDT 5A 125/250VAC

Čo je to citlivý mikrospínač SPDT 5A 125/250VAC?

Spínač je nízkosilové a zaskakovacie zariadenie so spoločnou svorkou a duálnymi výstupmi. Jeho maximálny prúd je 5A pri prevádzke za kontrolovaných podmienok.

Môžem ho použiť na 250 V DC?

Nie, zatiaľ čo označenie 125/250 VAC predstavuje hodnotenie striedavého prúdu, neudáva hodnotenie jednosmerného napätia. Vždy hľadajte prepínač s menovitým jednosmerným napätím a prúdom.

Aký je rozdiel medzi NO a NC?

Normálne otvorený spínač umožňuje prúdenie elektriny, keď na spínač nie je nič stlačené, zatiaľ čo normálne zatvorený spínač umožňuje prúdenie elektriny, keď je stlačený ovládač.

Môže 5A mikrospínač ovládať motor?

Aj keď je prúd motora pod 5A, spínač nemusí fungovať správne. Identifikujte štartovací prúd a indukčný oblúk, ktorý môže presiahnuť kapacitu spínača. Zhodnoťte nosnosť motora alebo použite relé alebo stýkač.

Môžem vymeniť 5A spínač za 16A alebo 21A model?

Je to len vtedy, ak má náhrada rovnakú veľkosť, pokiaľ ide o rozmery, pohyb ovládača, usporiadanie svoriek, usporiadanie kontaktov, menovité napätie a certifikáciu. Vyšší výkon sám o sebe nestačí.

Ako dlho vydrží mikrospínač?

Životnosť produktu je určená záťažou, frekvenciou správ, zarovnaním, prostredím a kvalitou inštalácie. Mechanická a elektrická životnosť sú odlišné pojmy; špecifikácie elektrickej životnosti by sa preto mali primerane dodržiavať s ohľadom na skutočné zaťaženie.

Na záver,Mikrospínač 5a 125 250vje životaschopnou možnosťou pre malé AC riadiace systémy a systémy snímania polohy, ak je zaťaženie a mechanické parametre vhodné. Overte špecifikácie, vyberte správne svorky a ovládač pre SPDT a uchýlite sa k použitiu relé alebo riešenia pre veľké zaťaženie pre zariadenia so značným nábehovým prúdom alebo pre náročné elektromechanické aplikácie.
